يس ستيلتقوم بتصنيع تجهيزات إطار الدفيئة للدفيئات الزراعية النفقية، والدفيئات الزراعية التجارية متعددة الامتدادات، وبيوت الظل، والبيوت الزجاجية للحدائق، والأنفاق المتعددة. تم تصميم المنتجات لتقليل الحفر واللحام في الموقع، مما يسمح بتجميع أسرع باستخدام الأدوات اليدوية القياسية. تستخدم التركيبات مبدأ المشبك والمسمار الذي يوفر قبضة ميكانيكية قوية دون الإضرار بالطبقة المجلفنة للأنابيب.
تؤثر درجة الفولاذ الأساسية بشكل مباشر على قوة ومتانة تركيب إطار الدفيئة. يستخدم YS STEEL ثلاث درجات فولاذية أساسية اعتمادًا على نوع التركيب وسعة الحمولة المطلوبة.
| درجة الصلب | الكربون (الحد الأقصى) | المنغنيز (الحد الأقصى) | السيليكون (الحد الأقصى) | الفوسفور (الحد الأقصى) | الكبريت (الحد الأقصى) |
|---|---|---|---|---|---|
| س195 | 0.12% | 0.50% | 0.30% | 0.035% | 0.040% |
| س235 | 0.22% | 1.40% | 0.35% | 0.045% | 0.050% |
| SPCC | 0.12% | 0.50% | — | 0.040% | 0.045% |
| درجة الصلب | قوة الشد | قوة العائد | استطالة | صلابة |
|---|---|---|---|---|
| س195 | 315-430 ميجا باسكال | 195 ميجا باسكال | ≥33% | ≥HRB 65 |
| س235 | 370-500 ميجا باسكال | 235 ميجا باسكال | ≥26% | ≥HRB 75 |
| SPCC | 270-410 ميجا باسكال | 140-240 ميجا باسكال | ≥28% | ≥HRB 60 |
إحدى مشكلات التثبيت الأكثر شيوعًا هي اختيار تركيب لا يتطابق مع القطر الخارجي الفعلي لأنبوب الدفيئة. تتوافق تركيبات إطار الدفيئة القياسية YS STEEL مع الأقطار الخارجية للأنبوب التالية.
يحتوي كل نموذج تركيب على نطاق محدد للقطر الخارجي للأنبوب. على سبيل المثال، يمكن للموصل المتقاطع مقاس 25-32 مم قبول الأنابيب مقاس 25 مم و32 مم، في حين يتم تصنيع موصل الحافة الثابت مقاس 42 مم خصيصًا للأنابيب مقاس 42 مم. القطر الداخلي للمشبك أكبر قليلاً من القطر الخارجي للأنبوب للسماح بسمك الجلفنة وسهولة التجميع، ولكنه ليس كبيرًا لدرجة أنه يقلل من ضغط التلامس.
| المعلمة | التسامح القياسي | خيار الدقة |
|---|---|---|
| توافق الأنابيب OD | ± 0.5 ملم | ± 0.2 ملم |
| قطر ثقب الترباس | ± 0.3 ملم | ± 0.1 ملم |
| عرض المناسب | ± 0.5 ملم | ± 0.3 ملم |
| ارتفاع المناسب | ± 0.5 ملم | ± 0.3 ملم |
| دقة الزاوية | ± 2 درجة | ±1° |
| سمك الصلب | ± 0.05 ملم | ± 0.03 ملم |
مجموعة تركيبات إطار الدفيئة من YS STEEL مقسمة إلى ثماني فئات رئيسية. تتضمن كل فئة نماذج متعددة بناءً على حجم الأنبوب وزاويته وشكله النهائي.
تنضم موصلات ريدج إلى أنابيب السقف في قمة الدفيئة. يتم توفيرها عادةً كوحدات ذات زاوية ثابتة أو قابلة للتعديل. الزوايا القياسية هي 45 درجة، 60 درجة، 90 درجة، و 120 درجة. جسم الموصل مختوم من الفولاذ Q235 والمجلفن بالغمس الساخن بعد اللحام. تقبل فتحات المسامير مثبتات M8 أو M10 حسب الطراز.
تنقل الألواح الأساسية الحمل الرأسي لإطار الدفيئة إلى الأرض أو الأساس الخرساني. يتم إنتاجها من ألواح فولاذية Q235 بسمك 2.0-3.0 مم ويمكن تزويدها بفتحات تثبيت مثقوبة مسبقًا للمسامير الأرضية M10 أو M12. أحجام لوحة القاعدة القياسية هي 100×100 مم، 120×120 مم، و150×150 مم.
تربط الموصلات المتقاطعة بين أنبوبين يتقاطعان بزاوية 90 درجة. يتم استخدامها بشكل شائع لتوصيلات المدادة ودعم السقف. يستخدم الموصل تصميم المشبك المكون من قطعتين بأربعة مسامير. تغطي النماذج القياسية مجموعات الأنابيب من 22 × 22 مم إلى 48 × 48 مم.
تقوم مشابك الأنابيب بتثبيت الأنابيب على الأسطح المسطحة أو على الأنابيب الأخرى. تُستخدم مشابك السرج لربط المدادات بالعوارض الخشبية. يتراوح عرض المشبك من 20 مم إلى 50 مم حسب الحمل. يتراوح سمك المادة من 0.8 مم لمشابك السرج الخفيفة إلى 1.5 مم لمشابك الأنابيب الهيكلية.
تقوم مشابك المدادة بتوصيل المدادات الأفقية بالأنابيب المقوسة الرئيسية. إنها تسمح بالتركيب السريع دون الحفر عبر الأنبوب. يلتف المشبك حول الأنبوب المقوس ويوفر مقعدًا مسطحًا للمدادة. تدعم مشابك المدادة القياسية الأنابيب OD من 25 مم إلى 50 مم.
تُستخدم أقواس الميزاب في البيوت البلاستيكية متعددة الامتدادات لدعم شكل الميزاب وربط أقواس السقف المجاورة. هذه التركيبات مصنوعة من الفولاذ المجلفن بالغمس الساخن بسمك 2.0-3.0 مم وهي مصممة للتحميل الرأسي العالي. تناسب الموديلات القياسية الأنابيب المقوسة مقاس 32 مم، و42 مم، و48 مم، و60 مم.

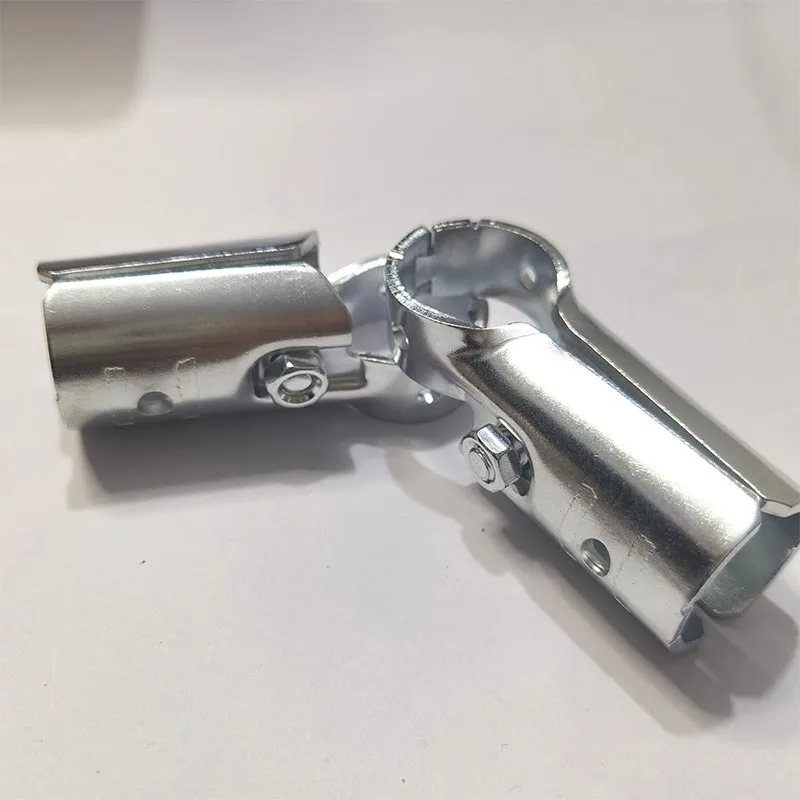

تسمح الوصلات الدوارة بالتعديل الزاوي بين أنبوبين. يتم استخدامها بشكل شائع لأقواس الركبة ودعامات الرياح القطرية. يمكن أن يدور المفصل من 0 درجة إلى 180 درجة ويتم تثبيته في موضعه باستخدام مسمار مركزي. تستوعب الموديلات القياسية أنابيب مقاس 22 مم، و25 مم، و32 مم، و42 مم، و48 مم.
تعمل تركيبات دعامة الزاوية على تعزيز وصلات الزوايا ومقاومة الحركة الجانبية. يتم توفيرها كأقواس ثابتة بزاوية 45 درجة أو 90 درجة أو كألواح زاوية قابلة للتعديل. يبلغ سمك التركيب عادةً 1.5-2.5 مم، مع تشطيب مجلفن بالغمس الساخن أو مطلي بالمسحوق.
| نوع التركيب | نطاق OD للأنابيب | سمك الصلب | الزاوية القياسية | حجم الترباس | إنهاء الخيارات |
|---|---|---|---|---|---|
| موصل ريدج | 25-60 ملم | 1.5-2.5 ملم | 45 درجة، 60 درجة، 90 درجة، 120 درجة | م8، م10 | HDG، ما قبل الجلف، مسحوق |
| لوحة القاعدة | 25-76 ملم | 2.0-3.0 ملم | 90 درجة | م10، م12 | اتش دي جي، مسحوق |
| موصل متقاطع | 22-48 ملم | 1.2-2.0 ملم | 90 درجة | م6، م8 | ما قبل الجلف، مطلي بالزنك |
| المشبك الأنابيب / السرج | 19-60 ملم | 0.8-1.5 ملم | قابل للتعديل | م6 | ما قبل الجلف، مطلي بالزنك |
| كليب المدادة | 25-50 ملم | 1.5-2.0 ملم | 90 درجة | م8 | HDG |
| قوس مزراب | 32-76 ملم | 2.0-3.0 ملم | عامل | م10 | HDG |
| مفصل دوار | 22-48 ملم | 1.2-2.0 ملم | 0 درجة – 180 درجة | م8 | ما قبل الجلف، HDG |
| تركيب قوس الزاوية | 25-50 ملم | 1.5-2.5 ملم | 45 درجة، 90 درجة | م8 | اتش دي جي، مسحوق |
البيئات الدفيئة دافئة ورطبة، مما يسرع من تآكل المعادن. تحدد المعالجة السطحية لتركيبات إطار الدفيئة عدد السنوات التي سيظل فيها الهيكل آمنًا ومقبولًا بصريًا. يقدم YS STEEL ثلاثة تشطيبات سطحية رئيسية.
التركيبات المجلفنة مسبقًا مصنوعة من صفائح فولاذية مجلفنة قبل الختم والتشكيل. طبقة الزنك رقيقة ولكنها موحدة، عادة 10-20 ميكرومتر. هذه النهاية فعالة من حيث التكلفة وتعمل بشكل جيد مع الدفيئات الزراعية الصغيرة والهياكل المؤقتة والمناخات الداخلية الجافة. قد تظهر على الحواف المقطوعة تآكلًا خفيفًا مع مرور الوقت، وهو ما يمكن معالجته بالطلاء الغني بالزنك.
يتم تشكيل التركيبات المجلفنة بالغمس الساخن أولاً ثم يتم غمرها في الزنك المنصهر. تبلغ سماكة طبقة الزنك الناتجة 40-85 ميكرومتر وتغطي جميع الأسطح، بما في ذلك الحواف ونقاط اللحام. هذا هو التشطيب الموصى به للبيوت الزجاجية التجارية، والمناطق الساحلية، والمناطق ذات الرطوبة العالية، وأي هيكل من المتوقع أن يستمر لأكثر من 10 سنوات. كما يوفر السطح الرمادي غير اللامع مقاومة ممتازة للتآكل أثناء النقل والتركيب.
يتم تطبيق طلاء المسحوق على قاعدة مجلفنة أو مطلية بالزنك. يبلغ سمك طبقة مسحوق البوليستر 80-120 ميكرومتر وهي متوفرة باللون الأخضر والأسود والرمادي وألوان RAL المخصصة. يتم استخدام تركيبات إطار الدفيئة المطلية بالمسحوق في مراكز حدائق البيع بالتجزئة، ودفيئات العرض، والمشاريع السكنية حيث يكون المظهر مهمًا مثل الوظيفة.
| نوع التشطيب | سمك الطلاء | مقاومة رذاذ الملح | حماية الحافة | خيارات الألوان | البيئة الموصى بها |
|---|---|---|---|---|---|
| المجلفن مسبقا | 10-20 ميكرومتر | 120-200 ساعة | فقير | الفضة فقط | الداخلية الجافة، وهواية الدفيئة |
| تراجع الساخنة المجلفن | 40-85 ميكرومتر | 500-1000 ساعة | ممتاز | رمادي غير لامع | ساحلية، تجارية، رطوبة عالية |
| مسحوق المغلفة | 80-120 ميكرومتر | 300-600 ساعة | معتدل | الأخضر والأسود والرمادي، رال مخصص | مشاريع تجارية، سكنية، جمالية |
السعة التحميلية لتركيبات إطار الدفيئة ليست قيمة ثابتة واحدة. يعتمد ذلك على نوع التركيب، وسمك الفولاذ، ودرجة الترباس، وقطر الأنبوب، وهندسة الإطار. تقدم YS STEEL توصيات هندسية بناءً على تصميمات الدفيئة الشائعة.
بالنسبة للمناطق ذات الرياح العاتية والثلوج الكثيفة، يجب أن يتضمن تصميم الإطار دعامات قطرية، وتباعدًا منخفضًا بين التركيبات، ونقاط ربط إضافية. يمكن لمهندسي YS STEEL مراجعة رسومات الإطار وتقديم توصيات ملائمة محددة لسرعات الرياح التي تصل إلى 160 كم/ساعة وأحمال الثلوج التي تصل إلى 75 كجم/م2.
يتم تزويد معظم تركيبات إطار الدفيئة من YS STEEL بمسامير وصواميل وغسالات مطابقة. تتوافق درجة التثبيت مع فئة الحمل المناسبة.
| حجم الترباس | الملعب الموضوع | الدرجة القياسية | خيار عالي القوة | عزم الدوران الموصى به |
|---|---|---|---|---|
| م6 | 1.0 ملم | 4.8، 6.8 | 8.8 | 10-15 نيوتن متر |
| م8 | 1.25 ملم | 4.8، 6.8 | 8.8 | 20-30 نيوتن متر |
| م10 | 1.5 ملم | 6.8 | 8.8 | 35-50 نيوتن متر |
| م12 | 1.75 ملم | 6.8 | 8.8 | 55-75 نيوتن متر |
تمر كل دفعة من تركيبات إطار الدفيئة عبر عملية مراقبة الجودة الموثقة قبل الشحن. يتضمن تدفق مراقبة الجودة نقاط الفحص التالية.
تتضمن كل شحنة تقرير فحص مفصل وشهادة المواد عند الطلب. تحتفظ YS STEEL بشهادة ISO 9001 لإدارة الجودة ويمكنها تقديم فحص من طرف ثالث بواسطة SGS أو BV أو TUV للطلبات الكبيرة.
التثبيت الصحيح ضروري لاستقرار الإطار على المدى الطويل. تساعد الإرشادات المهنية التالية صانعي البيوت الزجاجية على تجنب أخطاء التجميع الأكثر شيوعًا.
يتم استخدام تركيبات إطار الدفيئة YS STEEL في مجموعة واسعة من هياكل الزراعة والحدائق المحمية.
تدعم تركيبات إطار الدفيئة القياسية الأقطار الخارجية للأنابيب من 19 مم إلى 76 مم. الأحجام الأكثر استخدامًا لبناء الدفيئة هي 25 مم، 32 مم، 42 مم، و48 مم. يحتوي كل نموذج تركيب على نطاق OD محدد للأنبوب مدرج في مواصفات المنتج. بالنسبة لأبعاد الأنابيب غير القياسية، يمكن لشركة YS STEEL تطوير أدوات مخصصة وإنتاج تركيبات متوافقة خلال 30 إلى 45 يومًا اعتمادًا على مدى تعقيد التصميم.
التركيبات المجلفنة مسبقًا مصنوعة من صفائح فولاذية مجلفنة قبل التشكيل. تحتوي على طبقة زنك أرق تتراوح من 10 إلى 20 ميكرومتر وهي مناسبة بشكل أفضل للبيوت الزجاجية الصغيرة والهياكل المؤقتة والمناطق الداخلية الجافة. يتم تشكيل التركيبات المجلفنة بالغمس الساخن أولاً ثم يتم غمسها في الزنك المنصهر، مما يؤدي إلى تكوين طبقة 40-85 ميكرومتر تغطي جميع الحواف ونقاط اللحام. بالنسبة للصوبات الزراعية التجارية، أو المناطق الساحلية، أو البيئات عالية الرطوبة، أو أي هيكل من المتوقع أن يستمر لأكثر من 10 سنوات، فإن التركيبات المجلفنة بالغمس الساخن هي الخيار الأقوى على المدى الطويل.
نعم، طالما أن القطر الخارجي للأنبوب يتوافق مع الحجم المناسب. تم تصميم التركيبات بشكل أساسي للأنابيب الفولاذية، ولكن يمكنها تثبيت أنابيب PVC أو الألومنيوم عندما يكون سمك الجدار كافيًا للتعامل مع ضغط البراغي. بالنسبة للألمنيوم ذي الجدران الرقيقة، استخدم عزم ربط أقل أو أدخل غلافًا مطاطيًا لمنع تشوه الأنبوب. تأكد دائمًا من القطر الخارجي الفعلي للأنبوب قبل الطلب، نظرًا لأن أحجام الأنابيب البلاستيكية الاسمية غالبًا ما تختلف عن معايير القطر الخارجي للأنابيب الفولاذية.
في معظم الحالات، نعم. تتبع تركيبات إطار الدفيئة YS STEEL معايير القطر الخارجي للأنبوب الشائعة التي يستخدمها مصنعو أدوات الدفيئة في جميع أنحاء العالم. ومع ذلك، يمكن أن تختلف أشكال التركيب، وتباعد فتحات الترباس، وعرض المشبك بين العلامات التجارية. قبل الطلب، قم بمشاركة قطر الأنبوب الحالي ورسومات الإطار وصور التركيبات الأصلية. يمكن لـ YS STEEL تأكيد التوافق أو اقتراح نموذج مكافئ من النطاق القياسي.
بالنسبة لتجهيزات إطار الدفيئة القياسية، الحد الأدنى لكمية الطلب هو 500 قطعة لكل نموذج. يتم قبول أوامر النموذج المختلط في كرتون كامل. تتوفر عينات من 5 إلى 20 قطعة للاختبار وفحص الأبعاد. مهلة الإنتاج القياسية هي 15-25 يومًا بعد تأكيد الإيداع. قد تؤدي الأحجام المخصصة أو الطلاءات الخاصة أو التغليف الخاص إلى تمديد المهلة إلى 30-45 يومًا اعتمادًا على حجم الطلب ومتطلبات الأدوات.
يتم توفير معظم تركيبات إطار الدفيئة YS STEEL كاملة مع البراغي والصواميل والغسالات المطابقة ما لم يحدد العميل خلاف ذلك. درجات الترباس القياسية هي 4.8 و6.8، مع 8.8 متاحة لوصلات التلال والمزراب عالية التحميل. يمكن اقتباس أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ وأنواع الخيوط المخصصة بشكل منفصل. إذا كنت تفضل الحصول على أدوات التثبيت محليًا، فيمكن أيضًا توفير التركيبات بدون أجهزة.
