ملخص المقال: لوحة الصلب نمط الماسللتطبيقات الصناعية يوفر مزيجًا عمليًا من الجر السطحي والقوة الهيكلية ومرونة التصنيع للبيئات الصناعية الصعبة.يس ستيلتوفر ألواح فولاذية منقوشة بالألماس في درجتي Q235B وQ355B، مع خيارات للسماكات والأبعاد وأنماط السطح المختلفة. إن فهم درجات المواد وسمك اللوحة وظروف التثبيت والحماية من التآكل يساعد المهندسين والمقاولين وفرق المشتريات على اختيار اللوحة الفولاذية المناسبة للأرضيات الصناعية والممرات ودرجات السلالم ومنصات المعدات وغيرها من التطبيقات الحاملة.

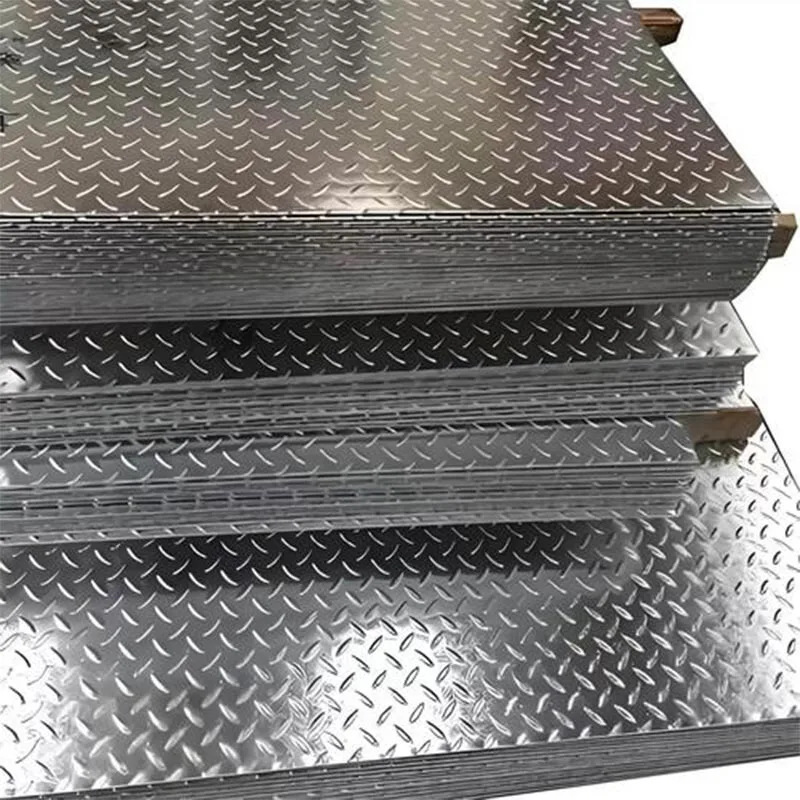

إن الألواح الفولاذية ذات النمط الماسي للاستخدام الصناعي عبارة عن منتج فولاذي مسطح يتميز بإسقاطات مرتفعة على شكل ماسي على سطح واحد. تُعرف عادةً باسم اللوحة الماسية أو لوحة المدقق أو لوحة المداس، وهي مصممة لتوفير جر محسّن مقارنة بسطح فولاذي أملس مع الحفاظ على القوة وخصائص التصنيع المطلوبة للبناء الصناعي.
تقوم YS STEEL بتصنيع وتوريد ألواح فولاذية منقوشة للتطبيقات التي تكون فيها القواعد الموثوقة والأرضيات المتينة والتركيب العملي أمرًا مهمًا. تشتمل مجموعة المنتجات على درجات الفولاذ الهيكلي الكربوني Q235B وQ355B، مع أنماط الماس، والعدسية، والفاصوليا المستديرة المتاحة وفقًا لمتطلبات المشروع.
على عكس الطلاء المنفصل المضاد للانزلاق، يتم تشكيل نمط مداس تقليدي مدلفن على الساخن كجزء من اللوحة الفولاذية نفسها. يساعد هذا السطح المتكامل على تجنب مشكلة تقشير طبقة المداس المنفصلة، على الرغم من أن اللوحة لا تزال بحاجة إلى الفحص والصيانة المناسبة طوال فترة خدمتها.
للحصول على تفاصيل إضافية عن المنتج، قم بزيارة صفحة YS STEEL Diamond Pattern Steel Plate للمنتجات الصناعية.
غالبًا ما تواجه المنشآت الصناعية حركة مستمرة على الأقدام، ومناولة المواد، والاهتزاز، والاتصال بالآلات. يمكن أن يساعد اختيار اللوحة الفولاذية المنقوشة المناسبة في معالجة هذه الظروف مع تبسيط عملية إنشاء الأرضيات وصيانتها.
يخلق النمط المرتفع نسيجًا سطحيًا إضافيًا للأحذية وبعض المعدات ذات العجلات. يمكن أن يساعد في تقليل احتمالية الانزلاق على الممرات الصناعية ومدرجات السلالم ومنصات التحميل ومناطق الوصول إلى الصيانة. يعتمد الجر الفعلي على النمط والتلوث والأحذية والصرف وظروف الصيانة.
توفر الركيزة الفولاذية القدرة الهيكلية الأساسية. اعتمادًا على الدرجة المحددة والسمك وتباعد الدعم وتصميم التثبيت، يمكن استخدام الألواح المنقوشة في مجموعات الأرضيات ومنصات المعدات وهياكل الوصول. يجب على المهندسين حساب سعة الحمولة المطلوبة بدلاً من افتراض أن النمط المرتفع يجعل اللوحة مناسبة تلقائيًا لكل تطبيق للخدمة الشاقة.
يمكن لألواح المداس الفولاذية أن تتحمل الاتصال المتكرر والحركة الروتينية والتآكل الصناعي العادي عند تحديدها بشكل مناسب. نظرًا لأن النموذج مدمج في اللوحة أثناء التدحرج، فإنه لا يعتمد على طبقة مضادة للانزلاق مرتبطة بشكل منفصل.
يمكن عمومًا قطع الألواح الفولاذية المنقوشة، ولحامها، وحفرها، وثنيها، وتشذيبها باستخدام طرق تصنيع مناسبة. تسمح هذه المرونة للمقاولين بإعداد ألواح الأرضيات، ودرجات السلالم، والأغطية الواقية، وقواعد المعدات لتخطيطات التثبيت المختلفة.
يساعد اختيار السُمك الصحيح ودرجة الفولاذ على تحقيق التوازن بين تكاليف المواد الأولية والمتطلبات الهيكلية والصيانة وتكرار الاستبدال. يمكن لممارسات حماية السطح والتركيب المناسبة أن تزيد من تحسين عمر الخدمة، خاصة في البيئات الخارجية أو البيئات المسببة للتآكل.
يتم استخدام الألواح الفولاذية ذات النمط الماسي للمشاريع الصناعية في المنشآت التي يوفر فيها السطح الفولاذي المحكم مزايا عملية. توضح التطبيقات التالية الاستخدامات الشائعة.
بالنسبة للمشاريع التي تتطلب ظروف تشغيل متعددة، يعتمد الاختيار الأفضل على الأحمال المتوقعة وتكرار حركة المرور والتعرض للرطوبة وطرق التنظيف وعمر الخدمة المطلوب. قد لا تكون اللوحة المناسبة للممر الداخلي الجاف هي الخيار الأكثر اقتصادا لمنصة التحميل الساحلية.
يؤثر اختيار درجة الفولاذ على القوة والتصنيع والتكلفة وملاءمة التجميع النهائي. تقدم YS STEEL ألواح فولاذية منقوشة Q235B وQ355B لتلبية المتطلبات الصناعية المختلفة.
Q235B عبارة عن درجة من الفولاذ الهيكلي الكربوني يتم اختيارها بشكل شائع للتطبيقات الصناعية ذات الأغراض العامة. يمكن أن يكون خيارًا عمليًا لممرات المصنع، وأرضيات المستودعات، ودرجات السلالم، والمنصات حيث تكون الأحمال المحسوبة متوافقة مع خصائص المادة.
إن مزيجها من القوة والليونة وملاءمة التصنيع يجعلها تستحق النظر في المشاريع التي يجب أن تكون متوازنة بين الأداء الموثوق وتكلفة المواد.
Q355B عبارة عن درجة فولاذية هيكلية عالية القوة يمكن وضعها في الاعتبار للتطبيقات الأكثر تطلبًا. وتشمل الاستخدامات المحتملة المنصات الثقيلة، ومرافق الموانئ، وهياكل دعم المعدات، والمناطق الخاضعة لأحمال ميكانيكية كبيرة.
ومع ذلك، فإن قوة المواد الأعلى وحدها لا تحدد سعة التحميل للأرضية أو المنصة النهائية. تظل سماكة اللوحة، والامتداد غير المدعوم، وترتيب الدعم، والوصلات، وأحمال الصدمات، ورموز التصميم المعمول بها ضرورية.
| عامل المقارنة | س235ب | س355ب |
|---|---|---|
| فئة المواد | الفولاذ الهيكلي الكربوني | الفولاذ الهيكلي عالي القوة |
| غرض الاختيار المشترك | التطبيقات الصناعية العامة | التطبيقات الهيكلية الأكثر تطلبًا |
| أمثلة المشروع النموذجية | الممرات والسلالم وأرضيات المستودعات | المنصات الثقيلة، وتجميعات دعم المعدات |
| اعتبار القوة | خصائص الدرجة المحددة وأحمال التصميم | قوة إنتاجية محددة أعلى، وفقًا للمعايير المعمول بها |
| اعتبارات التصنيع | التأكد من متطلبات اللحام والثني والقطع | تأكيد إجراءات اللحام الخاصة بالصف ومتطلبات التشكيل |
| النظر في التكلفة | تقييم متطلبات الحمل التقليدية | قم بالتقييم عندما توفر القوة الأعلى فائدة للمشروع |
نصيحة الاختيار:اطلب معيار المواد المطبق ووثائق اختبار المطحنة قبل مقارنة الدرجات. تعتمد قيم قوة الخضوع على المواصفات الحاكمة وقد تختلف باختلاف سمك المنتج. لا تستبدل مقارنة الدرجات الاسمية بالتقييم الهندسي الخاص بالمشروع.
قبل طلب ألواح الصلب ذات النمط الماسي للاستخدام الصناعي، يجب على المشترين التأكد من الأبعاد والمواد والنمط والمعايير المطبقة. تساعد هذه التفاصيل في ضمان تطابق المنتج الذي تم تسليمه مع التطبيق المقصود.
| مواصفة | معلومات منتج يس ستيل | ما يجب على المشترين تأكيده |
|---|---|---|
| درجة المادة | Q235B و Q355B | المتطلبات الدقيقة لشهادة الصف والمواد |
| سمك القاعدة | 2.0-12.0 ملم | السُمك والتسامح والأحمال التصميمية المطلوبة |
| العرض القياسي | 1000 ملم، 1260 ملم، 1500 ملم | العرض المتاح وأي أبعاد خاصة بالمشروع |
| طول | أطوال ثابتة مخصصة | أبعاد اللوحة المطلوبة وتفاوتات القطع |
| نمط السطح | أنماط الماس والعدس والفاصوليا المستديرة | نمط النمط وخصائص السطح المطلوبة |
| المعايير المعمول بها | GB/T 3277، ASTM A786، EN 10025، وJIS G3101 مدرجة في صفحة المنتج | المعيار الحاكم الدقيق وإمكانية تطبيقه على المنتج المطلوب |
| حماية السطح | تأكيد الخيارات المتاحة مع المورد | الطلاء أو الجلفنة أو أي نظام مناسب آخر للتحكم في التآكل |
| وثائق الجودة | مناقشة ترتيبات الوثائق والتفتيش مع المورد | شهادات اختبار المطحنة، وفحص الأبعاد، والاختبار المتفق عليه |
ملاحظة هامة للسمك:يشير النطاق المدرج من 2.0 إلى 12.0 ملم إلى سمك لوحة القاعدة، باستثناء النمط المرتفع. يجب على المشترين تحديد سمك القاعدة بشكل صريح لتجنب الارتباك عند حساب الوزن والخلوصات وأبعاد التثبيت.
بالنسبة للمشتريات الدولية، لا تفترض أن كل معيار مدرج قابل للتبديل مع المعايير الأخرى. تأكد من مواصفات المنتج الدقيقة، وتعيين الدرجة، وتفاوتات الأبعاد، ومعايير القبول في أمر الشراء.
يعد التصنيع والتركيب الصحيحان ضروريين لتحقيق الأداء المقصود للأرضيات الفولاذية المنقوشة. حتى اللوحة عالية الجودة يمكن أن تسبب مشاكل تتعلق بالسلامة أو الهيكلة إذا كانت مدعومة بشكل سيء، أو تم تثبيتها بشكل غير صحيح، أو تم تركيبها بدون تصريف مناسب.
بالنسبة للمنصات الصناعية والممرات، يجب تصميم الهيكل الداعم للأحمال الساكنة والديناميكية المتوقعة. يجب التأكد من مدى اللوحة وتباعد الدعم وطريقة التثبيت وتفاصيل المفاصل قبل التثبيت.
تتطلب التركيبات الخارجية أيضًا مراعاة تصريف المياه، والحماية من التآكل، والحركة الحرارية، والوصول إلى الصيانة. يمكن أن تعمل الأنماط المرتفعة على تحسين الجر، ولكنها لا تقضي على مخاطر الانزلاق الناجمة عن الزيت أو الشحوم أو الجليد أو الملوثات الأخرى.
يمكن أن يتآكل الفولاذ الكربوني عند تعرضه للرطوبة أو الأكسجين أو الأملاح أو المواد الكيميائية العدوانية. تعتمد طريقة الحماية المناسبة على بيئة التشغيل وعمر الخدمة المتوقع وخطة الصيانة.
| بيئة التشغيل | اعتبارات الحماية | أولوية الصيانة |
|---|---|---|
| ورشة عمل داخلية جافة | تشطيب مطحنة مناسب أو طبقة واقية محددة | فحص الضرر والصدأ الموضعي |
| مستودع رطب | طلاء واقي مناسب للرطوبة والتكثيف | تحقق من المفاصل والحواف ومناطق احتجاز المياه |
| منصة صناعية خارجية | النظر في نظام الطلاء المناسب أو الجلفنة | فحص حالة الطلاء والصرف |
| البيئة الساحلية أو البحرية | استخدم نظامًا للتحكم في التآكل مصممًا للتعرض للملح | مراقبة انهيار الطلاء والتآكل في الاتصالات |
| منطقة المعالجة الكيميائية | التحقق من التوافق مع المواد الكيميائية والتركيزات المحددة | اتبع جدول التفتيش والتنظيف الخاص بالموقع |
بالنسبة للبيئات الصعبة، يجب تحديد الحماية من التآكل قبل الإنتاج. يؤثر اختيار الطلاء وإعداد السطح ومعالجة اللحام وحماية الحواف على أداء التثبيت المكتمل.
يمكن أن تؤدي الجلفنة أو الطلاء إلى تحسين مقاومة التآكل، ولكن لا ينبغي التعامل مع أي منهما كحل عالمي. يجب أن يتناسب النظام المختار مع ظروف التعرض وإمكانيات الصيانة للمنشأة.
يتضمن شراء الصلب الصناعي أكثر من مجرد مقارنة سعر الطن. تساعد المواصفات الكاملة الموردين على الاقتباس بدقة وتقلل من احتمالية حدوث تناقضات في التسليم أو تعديلات الموقع المكلفة.
استخدم قائمة المراجعة التالية عند إعداد طلب عرض الأسعار:
بالنسبة للمشاريع الكبيرة، من المفيد أيضًا الموافقة على عينة تمثيلية أو مواصفات فنية مفصلة قبل الإنتاج الضخم. يعد هذا مهمًا بشكل خاص عندما يجب أن تتلاءم اللوحات المتعددة معًا أو تحافظ على نمط ثابت عبر التثبيت.
يُستخدم بشكل شائع للأرضيات الصناعية، ومدرجات السلالم، والممرات، ومنصات الوصول، ومناطق التحميل، وأرضيات المركبات، وتطبيقات دعم المعدات المحددة. يعتمد الاستخدام النهائي على درجة اللوحة وسمكها وتصميم الدعم وبيئة التشغيل.
يتم اختيار Q235B بشكل شائع للتطبيقات الهيكلية للأغراض العامة، بينما يوفر Q355B قوة إنتاج محددة أعلى وقد يناسب متطلبات الحمل الأكثر تطلبًا. وينبغي اختيار الدرجة المناسبة وفقا للحسابات الهندسية، ومعيار المواد الحاكمة، وميزانية المشروع.
لا. بالنسبة لمواصفات منتج YS STEEL المدرجة في صفحة المنتج، يشير نطاق السمك الذي يتراوح من 2.0 إلى 12.0 ملم إلى اللوحة الفولاذية الأساسية ويستثني النمط البارز. قم بتأكيد اتفاقية القياس والتفاوتات المطبقة في أمر الشراء.
نعم. تسرد YS STEEL عروضًا قياسية تبلغ 1000 مم و1260 مم و1500 مم، بالإضافة إلى خيارات الطول الثابت المخصصة. يجب على المشترين تأكيد الأبعاد المطلوبة والأنماط المتاحة والتفاوتات وأي خدمات تصنيع إضافية قبل الطلب.
لا ينبغي وصف أي أرضيات فولاذية بأنها مقاومة للانزلاق تمامًا. يمكن أن تعمل الأنماط المرتفعة على تحسين الجر مقارنة بالأسطح الملساء، لكن الأداء يختلف باختلاف التلوث والرطوبة والأحذية والصيانة. قد تكون إجراءات الصرف أو التنظيف أو السلامة الإضافية ضرورية في الظروف الصعبة.
نعم، بشرط أن تكون المواد والتصميم الهيكلي والحماية من التآكل مناسبة للبيئة. قد يتطلب الفولاذ الكربوني الطلاء أو الجلفنة أو أي نظام حماية محدد آخر في الظروف الرطبة أو الساحلية أو العدوانية كيميائيًا.
قم بتوفير الدرجة المطلوبة والمعيار الحاكم وسمك القاعدة والعرض والطول ونوع النمط والكمية وحماية السطح ومتطلبات المعالجة ووجهة التسليم ومتطلبات وثائق الفحص. تساعد المواصفات الكاملة الموردين على تقييم مدى التوفر ومتطلبات الإنتاج وإجمالي تكاليف الشراء.
توفر الألواح الفولاذية ذات النمط الماسي للتطبيقات الصناعية مزيجًا عمليًا من الجر السطحي والتنوع الهيكلي ومرونة التصنيع. يعد اختيار الدرجة المناسبة وسمك القاعدة والنمط والحماية من التآكل أمرًا ضروريًا لتحقيق أداء يمكن الاعتماد عليه في المصانع والمستودعات ومنصات الوصول والسلالم والمرافق الصناعية الخارجية.
توفر YS STEEL خيارات الألواح الفولاذية المنقوشة Q235B وQ355B، مع أنماط سطحية مختلفة وخيارات أبعاد لمتطلبات المشتريات الصناعية. من خلال تأكيد المواصفات الفنية ومتطلبات الفحص وشروط التثبيت قبل الطلب، يمكن للمشترين اتخاذ قرارات مدروسة بشكل أفضل وتقليل تكاليف المشروع التي يمكن تجنبها.
