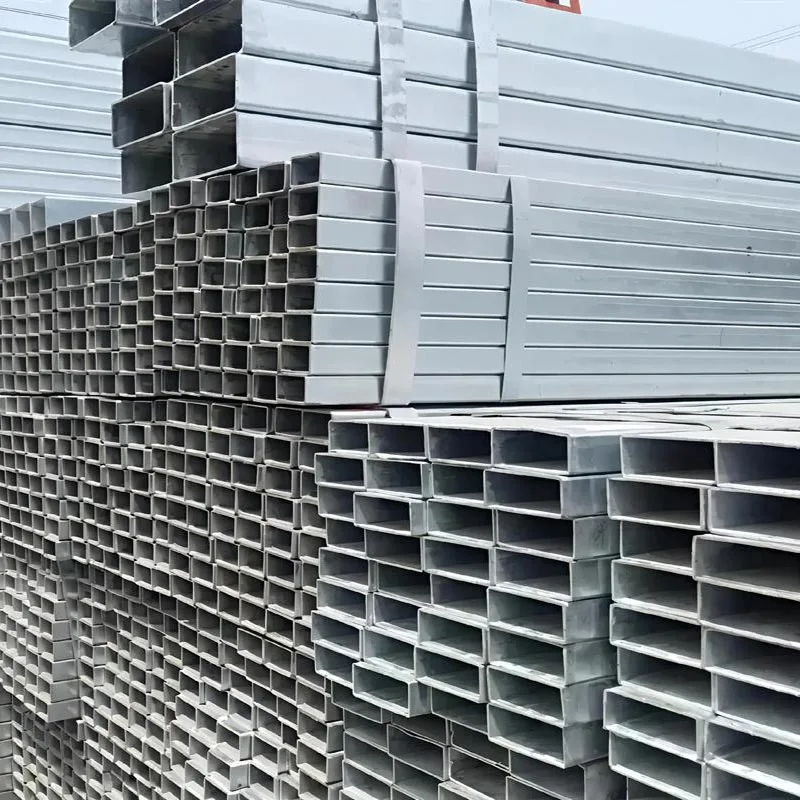

يس ستيلتقوم بتصنيع الأنابيب المربعة والمستطيلة من شرائح الصلب المدرفلة على الساخن أو المدلفن على البارد من خلال اللحام بالمقاومة الكهربائية عالية التردد، المعروف أيضًا باسم ERW. يتم تشكيل الشريط تدريجيًا إلى شكل دائري، ويتم لحامه طوليًا، ثم إعادة تشكيله إلى شكل هندسي مربع أو مستطيل. تنتج هذه العملية مقطعًا عرضيًا متسقًا مع جوانب زاوية ضيقة وسلامة لحام موثوقة. بالنسبة لمقاطع الجدران السميكة أو المتطلبات الميكانيكية الخاصة، توفر YS STEEL أيضًا مقاطع مجوفة مربعة ومستطيلة جاهزة على الساخن يتم إنتاجها وفقًا للمعيار EN 10210.
يتضمن خط الإنتاج في YS STEEL فك اللفائف، والتسوية، وتكييف الحواف، والتشكيل، واللحام عالي التردد، والتحجيم، والاستقامة، والقطع، والفحص النهائي. تخضع طبقات اللحام لاختبار التيار الدوامي عبر الإنترنت، وبالنسبة للتطبيقات المهمة، تخضع للاختبار بالموجات فوق الصوتية. يتم إجراء فحوصات الأبعاد في محطات متعددة للتأكد من أن الأبعاد الخارجية وسمك الجدار ونصف قطر الزاوية والاستقامة تلبي التفاوتات المحددة.
كل دفعة من الأنابيب الفولاذية المربعة والمستطيلة يمكن إرجاعها إلى رقمها الحراري وشهادة المصنع الأصلية. توفر YS STEEL شهادة EN 10204 3.1 أو 3.2 عند الطلب، بالإضافة إلى فحص طرف ثالث بواسطة SGS أو BV أو TUV عند الحاجة. هذا المستوى من التوثيق مهم للمهندسين الإنشائيين ومفتشي الكود وأصحاب المشاريع الذين يحتاجون إلى المساءلة المادية الكاملة.
تقوم YS STEEL بتخزين وإنتاج أنابيب فولاذية مربعة ومستطيلة في نطاق واسع الأبعاد. تتضمن معلمات المنتج القياسية الخيارات التالية:
تتوفر أيضًا الأحجام المستندة إلى البوصة لمشاريع أمريكا الشمالية، بما في ذلك الأبعاد الشائعة مثل 1/2 بوصة × 1/2 بوصة و1 بوصة × 1 بوصة و2 بوصة × 2 بوصة و3 بوصة × 3 بوصة و4 بوصة × 4 بوصة وأقسام مستطيلة أكبر مثل 6 بوصة × 4 بوصة و8 بوصة × 4 بوصة. يمكن أن تتوافق YS STEEL مع جداول سمك الجدار الإمبراطوري بما في ذلك Sch 10، وSch 40، وSch 80 حيثما ينطبق ذلك.
يؤثر اختيار معيار المواد بشكل مباشر على الخواص الميكانيكية والتركيب الكيميائي ومدى ملاءمتها لتطبيق معين. يلخص الجدول أدناه المعايير الأكثر شيوعًا التي تقدمها YS STEEL للأنابيب المربعة والمستطيلة.
| معيار | درجات الصلب النموذجية | التطبيقات المشتركة |
|---|---|---|
| أستم A500 | الصف أ، الصف ب، الصف ج، الصف د | الأعمدة الإنشائية، إطارات المباني، الجسور، دعامات الإشارة، الإنشاءات العامة |
| أستم A513 | MT1020، MT1025، MT1030، MT1040 | الأنابيب الميكانيكية ومكونات السيارات والأثاث والمعدات الزراعية |
| أستم A847 | أستم A847 | التجوية أنابيب الصلب للتطبيقات المعمارية والإنشائية المكشوفة |
| إن 10219 | S235JRH، S275J0H، S355J2H | مقاطع مجوفة هيكلية ملحومة على البارد للمشاريع الأوروبية |
| إن 10210 | S235JRH، S275J0H، S355J2H | أقسام مجوفة هيكلية ساخنة مع صلابة محسنة |
| جيس G3466 | STKR400، STKR490 | التطبيقات الهيكلية العامة للأسواق اليابانية والآسيوية |
| جيجابايت/ت 6728 | س195، س235، س345 | المقاطع المجوفة الهيكلية الصينية القياسية للاستخدام المحلي والتصدير |
يمكن لشركة YS STEEL أيضًا توفير مواد معتمدة مزدوجة لتغطية متطلبات ASTM وEN في حرارة واحدة، وهو أمر مفيد للمشاريع الدولية التي يجب أن تلبي ولايات قضائية متعددة للقوانين.
تعد دقة الأبعاد أحد أهم العوامل للأنابيب المربعة والمستطيلة لأن المستخدمين النهائيين كثيرًا ما يقومون باللحام أو الحفر أو التثبيت مباشرة على الأسطح المسطحة. تطبق YS STEEL التفاوتات العامة التالية وفقًا للمعايير ذات الصلة. ويمكن الاتفاق على تفاوتات أكثر صرامة للتطبيقات الهامة.
| المعلمة | نطاق التسامح |
|---|---|
| البعد الخارجي (طول الجانب) | ±0.5% من البعد الاسمي، عادةً ±0.25 مم إلى ±1.0 مم حسب الحجم |
| سمك الجدار | ±10% لسماكة الجدار أقل من 5 مم؛ ±0.5 مم لسمك الجدار من 5 مم إلى 15 مم؛ ±8% للجدران السميكة |
| شعاع الزاوية | 1.5 إلى 3.0 أضعاف سمك الجدار، حسب طريقة التشكيل والمعايير |
| استقامة | الحد الأقصى 0.15% من الطول الإجمالي، عادةً 2 مم لكل 1000 مم |
| تربيع الجوانب | 90° ±1° لمعظم الأقسام الهيكلية |
| طول | الطول الثابت القياسي ±25 مم؛ طول القطع المخصص ± 3 مم أو أكثر إحكامًا عند الطلب |
| نهاية التربيع | قطع الأطراف بشكل مربع ضمن درجتين عموديًا على محور الأنبوب |
تستخدم YS STEEL أنظمة قياس بالليزر أثناء الإنتاج لمراقبة هذه التفاوتات في الوقت الفعلي. يتم تسجيل عمليات التفتيش العشوائية وأرشفتها لكل عملية حرارة، حتى يتمكن العملاء من مراجعة بيانات الأبعاد قبل الشحن.
تختلف الخصائص الميكانيكية للأنابيب الفولاذية المربعة والمستطيلة حسب المعيار والدرجة. يسرد الجدول أدناه القيم الدنيا النموذجية للدرجات الهيكلية المشتركة التي توفرها YS STEEL.
| درجة | الحد الأدنى من قوة الخضوع (MPa) | نطاق قوة الشد (MPa) | الحد الأدنى للاستطالة (٪) |
|---|---|---|---|
| ASTM A500 الصف ب | 315 | 400 - 480 | 18 |
| ASTM A500 الصف C | 345 | 425 - 505 | 18 |
| S235JRH | 235 | 360 - 510 | 24 |
| S275J0H | 275 | 410 - 560 | 20 |
| S355J2H | 355 | 470 - 630 | 20 |
| STKR400 | 245 | 400 - 510 | 23 |
| STKR490 | 325 | 490 - 610 | 19 |
| A513 MT1020 | 205 | 330 - 410 | 20 |
تتوفر اختبارات التأثير للمتانة في درجات الحرارة المنخفضة لدرجات EN 10210 وS355J2H. يمكن لشركة YS STEEL أيضًا إجراء اختبار Charpy V-notch عند 0 درجة مئوية، أو -20 درجة مئوية، أو -40 درجة مئوية، أو -50 درجة مئوية عندما يحددها المشروع.
يمكن تزويد الأنابيب الفولاذية المربعة والمستطيلة من YS STEEL بالعديد من ظروف السطح لتناسب البيئات المختلفة ومتطلبات التشطيب.
تؤثر حالة السطح على قابلية اللحام والتصاق الطلاء ومقاومة التآكل. يمكن للموظفين الفنيين في YS STEEL أن يوصيوا بالطلاء الأكثر فعالية من حيث التكلفة لبيئة الخدمة المقصودة.
يتم استخدام الأنابيب الفولاذية المربعة والمستطيلة في مجموعة واسعة من الصناعات لأن جوانبها المسطحة تسهل عملية التثبيت وقسمها المغلق يقاوم الأحمال الالتوائية بشكل أفضل من المقاطع المفتوحة مثل الزوايا أو القنوات.
نظرًا لأن الأنابيب الفولاذية المربعة والمستطيلة متوفرة في كل من الإصدارات ذات المقاييس الخفيفة والثقيلة، فإنها يمكن أن تخدم كل شيء بدءًا من المكونات الميكانيكية الصغيرة وحتى الأعضاء الهيكلية الأساسية التي تحمل مئات الكيلونيوتن.
س: هل يمكن لشركة YS STEEL توفير أطوال قطع مخصصة؟
ج: نعم. تقدم YS STEEL أطوالًا عشوائية قياسية تبلغ 6 أمتار و12 مترًا و5.8 مترًا، ولكن تتوفر أطوال ثابتة مخصصة تتراوح من 0.5 متر إلى 24 مترًا، اعتمادًا على حجم القسم وسمك الجدار. يمكن التحكم في تفاوت القطع حسب الطول حتى ±3 مم للتطبيقات الهيكلية القياسية ويكون أكثر إحكامًا إذا لزم الأمر. بالإضافة إلى القطع، توفر شركة YS STEEL عمليات شطب الأطراف، والحفر، والتشقيب، والقطع المتري، ووضع علامات على الحزم وفقًا لمواصفات العميل. بالنسبة لمشتري المعدات الأصلية، يمكن لشركة YS STEEL توفير مكونات جاهزة للحام تقلل من وقت المعالجة والمعالجة في منشأة العميل.
س: ما هي المعالجات السطحية المتاحة؟
ج: تقدم YS STEEL تشطيبات سطحية سوداء ملحومة ومزيتة ومجلفنة بالغمس الساخن ومجلفنة مسبقًا ومخللة بالحامض ومزيتة ومطلية ومغطاة بالمسحوق. يعتمد الخيار الأفضل على بيئة الخدمة، ومقاومة التآكل المطلوبة، وما إذا كان سيتم طلاء الأنبوب بعد التثبيت. توفر الجلفنة بالغمس الساخن أطول عمر خدمة خارجي ويتم تخصيصها بشكل شائع للهياكل الشمسية والمعدات الزراعية وحواجز الحماية والبيئات البحرية. يعتبر الأنبوب المجلفن مسبقًا أكثر اقتصادا للمقاييس الأخف والتطبيقات الداخلية. عادةً ما يتم استخدام الطلاء الزيتي أو الأسود عندما يتم تجهيز الأنبوب أو طلاءه في الموقع، أو عندما يتم تضمينه داخل مجموعة أكبر.
س: كيف تضمن شركة YS STEEL جودة لحام الأنابيب المربعة والمستطيلة؟
ج: تستخدم YS STEEL اللحام بالمقاومة الكهربائية عالية التردد مع مراقبة المعلمات المستمرة. يتم التحقق من سلامة اللحام من خلال اختبار التيار الدوامي عبر الإنترنت، ويتم إجراء الاختبار المدمر على عينات من كل عملية إنتاج للتأكد من قوة اللحام وليونته. يتم إجراء اختبارات التسطيح، واختبارات التوهج، واختبارات الشد وفقًا للمعايير المعمول بها. بالنسبة للطلبات الهامة، يمكن لشركة YS STEEL إجراء اختبار بالموجات فوق الصوتية على وصلة اللحام وتقديم تقارير فحص مفصلة. يمكن تتبع جميع بيانات الاختبار إلى رقم الحرارة الأصلي، ويمكن للعملاء طلب شهادة EN 10204 3.1 أو 3.2 مع كل شحنة.
س: ما هو الحد الأدنى لكمية الطلب والمدة الزمنية ؟
ج: بالنسبة للأحجام والدرجات القياسية، تقبل YS STEEL الطلبات بدءًا من طن متري واحد لكل حجم، مع طلبات تحميل الحاويات ذات الحجم المختلط بدءًا من حوالي 25 طنًا متريًا للتصدير. بالنسبة للأحجام المخصصة أو الدرجات الخاصة، يكون الحد الأدنى لكمية الطلب عادةً من 5 إلى 10 أطنان مترية وفقًا لجدول الإنتاج. المهلة الزمنية لعناصر المخزون القياسية هي من 7 إلى 15 يومًا بعد تأكيد الطلب. بالنسبة للجلفنة بالدرفلة أو الغلفنة بالغمس الساخن، فإن مهلة الإنتاج عادة ما تكون من 20 إلى 35 يومًا. توفر YS STEEL جدولًا تفصيليًا للإنتاج والشحن قبل تأكيد الطلب حتى يتمكن المشترون من تخطيط الجداول الزمنية للمشروع بدقة.
