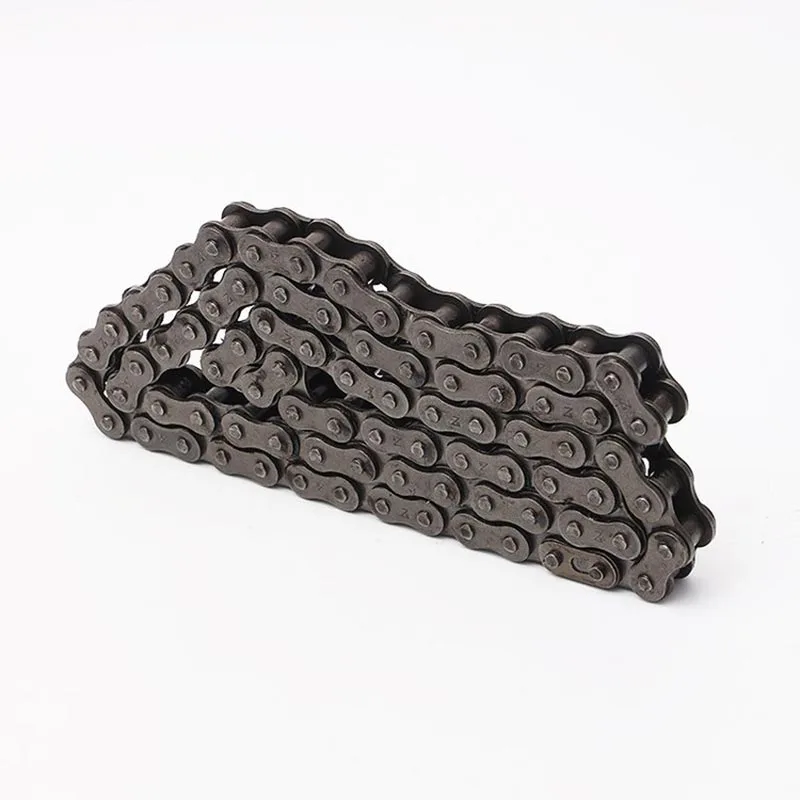

تشير أجزاء آلات النقل إلى المكونات الأساسية المستخدمة في علب التروس، ومحركات نقل الحركة، وأعمدة القيادة، وأنظمة التحكم في الحركة. وهي تشمل التروس، والأعمدة، والمحامل، والوصلات، والعجلات المسننة، وعجلات السلسلة، ومحاور المزامن، والأعمدة المخددة، والمفاصل العالمية، والعناصر ذات الصلة المصنعة بدقة. يجب أن تعمل هذه الأجزاء معًا لتوفير تحويل سلس لعزم الدوران، ونسب سرعة دقيقة، ورد فعل عكسي منخفض، ومقاومة عالية للتعب.
يس ستيلتنتج هذه المكونات باستخدام التصنيع باستخدام الحاسب الآلي المتقدم، وخرط التروس، والطحن، والمعالجة الحرارية، وعمليات تشطيب السطح. يتم تصنيع كل جزء وفقًا للمعايير الدولية مثل ISO 1328 لدقة التروس، وDIN 3962 لتفاوتات شكل الأسنان، وAGMA 2001 لتصنيف التروس. والنتيجة هي خط إنتاج يعمل بشكل موثوق في البيئات عالية التحميل والسرعة ودرجة الحرارة العالية.
تلخص الجداول التالية المعلمات التقنية الرئيسية التي توجه اختيار المواد، وتفاوتات التصنيع، وخيارات المعالجة السطحية، والأداء الميكانيكي لقطع غيار ماكينات النقل التي توفرها شركة YS STEEL. وتستند هذه القيم إلى قدرات الإنتاج القياسية؛ يمكن توفير المواصفات المخصصة عند الطلب.
يؤثر اختيار المواد بشكل مباشر على سعة التحميل، ومقاومة التآكل، وقوة التأثير، ومقاومة التآكل. تعمل YS STEEL مع مجموعة واسعة من الفولاذ والسبائك لتتناسب مع ظروف التشغيل المحددة.
| درجة المادة | قوة الشد (ميغاباسكال) | قوة الخضوع (ميجا باسكال) | صلابة بعد المعالجة الحرارية | أجزاء آلات النقل النموذجية |
|---|---|---|---|---|
| 20CrMnTi | ≥1080 | ≥835 | HRC 58-62 (تصلب الحالة) | التروس، حلقات المزامن، الترس |
| 42CrMo | ≥980 | ≥785 | HRC 28-32 (مروي ومخفف) | مهاوي، وصلات، الشفاه |
| 40كر | ≥900 | ≥700 | HRC 48-55 (مقوى بالحث) | مهاوي المفتاح، والعجلات المسننة، ومحاور العجلات |
| 45# فولاذ | ≥600 | ≥355 | HRC 20-25 (تطبيع) | مهاوي منخفضة التحميل، والفواصل، ومساكن المحمل |
| 20كرنيمو | ≥1100 | ≥850 | HRC 58-62 (مكربن) | التروس الثقيلة، مهاوي المحور |
| إيسي 8620 | ≥980 | ≥735 | HRC 58-62 (تصلب الحالة) | تروس نقل الحركة، الأجزاء التفاضلية |
| إيسي 4140 | ≥1000 | ≥800 | HRC 30-36 (مروي ومخفف) | مهاوي القيادة، ومحاور اقتران |
| 17-4PH غير القابل للصدأ | ≥1310 | ≥1180 | HRC 40-47 (تصلب السن) | أجزاء ناقل الحركة البحري، ومكونات محرك الأقراص الغذائية |
تعد الدقة أمرًا بالغ الأهمية لتقليل الاهتزاز والضوضاء والتآكل المبكر في أنظمة نقل الطاقة. تحافظ YS STEEL على تفاوتات صارمة في جميع عائلات الأجزاء.
| نوع الجزء | التسامح القطر الداخلي | التسامح القطر الخارجي | دقة الملف الشخصي للأسنان | خشونة السطح (Ra) |
|---|---|---|---|---|
| التروس | ح7 | h6 | الدين 6-8 | 0.8-1.6 ميكرومتر |
| مهاوي | — | h6 | — | 0.4-0.8 ميكرومتر |
| وصلات | ح7 | h6 | — | 0.8-1.6 ميكرومتر |
| أسنان العجلة | ح8 | h6 | أنسي B29.1 | 1.6-3.2 ميكرومتر |
| تحمل المساكن | ك7 | js6 | — | 0.8-1.6 ميكرومتر |
| مهاوي المفتاح | — | h6 | الدين 5480 | 0.8-1.0 ميكرومتر |
يتم التحقق من جميع الأبعاد باستخدام أجهزة قياس الإحداثيات (CMM)، وأجهزة العرض الجانبية، ومراكز قياس التروس. يتم التحكم في الاستدارة والأسطوانة والجريان ضمن 0.01-0.03 مم اعتمادًا على حجم الجزء والتطبيق.
تعمل المعالجات السطحية على تحسين قوة التعب ومقاومة التآكل وسلوك الاحتكاك. تقدم YS STEEL عمليات تشطيب متعددة يمكن دمجها لتحقيق الأداء المطلوب.
| نوع العلاج | عمق الهيكل (مم) | صلابة السطح | الفائدة الرئيسية | الاستخدام الشائع |
|---|---|---|---|---|
| الكربنة | 0.8-2.0 | لجنة حقوق الإنسان 58-62 | صلابة سطحية عالية مع نواة صلبة | التروس الثقيلة، مهاوي |
| نيترة | 0.3-0.5 | الجهد العالي 800-1100 | مقاومة ممتازة للتآكل والجرجرة | التروس الدقيقة، الخطوط |
| تصلب الحث | 1.5-4.0 | لجنة حقوق الإنسان 50-55 | تصلب انتقائي مع الحد الأدنى من التشويه | مهاوي، أسنان مسننة، تحمل المجلات |
| أكسيد أسود | — | — | حماية خفيفة من التآكل، لمسة نهائية جمالية | الأجهزة العامة، وصلات |
| طلاء الزنك | — | — | الحماية من التآكل الذبيحة | السحابات والروابط المكشوفة |
| تسديدة بينينغ | — | — | يحسن حياة التعب عن طريق الضغط الضاغط | التروس والأعمدة تحت الأحمال الدورية |
يسرد الجدول التالي بيانات الأداء النموذجية لأجزاء ماكينات نقل الحركة YS STEEL القياسية. تعتمد القيم الفعلية على الهندسة والمواد وظروف التشحيم.
| المعلمة | يتراوح | ملحوظات |
|---|---|---|
| الوحدة (التروس) | 0.5-40 | وحدات مخصصة متاحة حتى 60 |
| أقصى قطر للعتاد | 2000 ملم | حتى 3000 ملم للطلبات الخاصة |
| أقصى طول رمح | 3000 ملم | مدعومة بمراكز الخراطة والطحن CNC |
| أقصى قدرة لعزم الدوران | ما يصل إلى 500000 نيوتن متر | يعتمد على المواد والمعالجة الحرارية |
| أقصى سرعة دوران | ما يصل إلى 15000 دورة في الدقيقة | يتطلب التوازن الديناميكي للسرعة العالية |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +200 درجة مئوية | سبائك خاصة متاحة لدرجات الحرارة المرتفعة |
| رد فعل عنيف والعتاد | 0.005-0.15 ملم | بناءً على فئة AGMA وحجم الترس |
| كفاءة الإرسال | 97-99.5% | لأزواج التروس المشحمة بشكل صحيح |
| مستوى الضوضاء | ≥75 ديسيبل (أ) | تم قياسه عند 1 متر تحت الحمل المقنن |
تجمع YS STEEL بين الخبرة المعدنية والتصنيع الدقيق لإنتاج قطع غيار آلات نقل الحركة التي تتفوق على البدائل العامة في التطبيقات الصعبة. وتشمل المزايا الرئيسية ما يلي:
يتم استخدام قطع غيار آلات النقل من YS STEEL عبر مجموعة واسعة من الصناعات التي تعتبر فيها كثافة الطاقة والموثوقية وعمر الخدمة الطويل أمرًا ضروريًا.
يتبع كل طلب لقطع غيار ماكينات النقل سير عمل تصنيع صارم لضمان التكرار والامتثال لمتطلبات العملاء. تبدأ العملية بفحص المواد الخام، حيث يتم فحص قضبان الفولاذ أو المطروقات للتأكد من التركيب الكيميائي والعيوب الداخلية باستخدام مقاييس الطيف واختبار الموجات فوق الصوتية.
بعد ذلك، تقوم عمليات الخراطة والطحن والعتاد باستخدام الحاسب الآلي بتشكيل المكونات. بالنسبة للتروس التي تتطلب دقة عالية، يتم إجراء طحن أو شحذ التروس بعد المعالجة الحرارية. يتم التحكم بدقة في دورات المعالجة الحرارية مثل الكربنة، أو التبريد، أو التقسية، أو النيترة لتحقيق ملف الصلابة المحدد. بعد المعالجة الحرارية، تخضع الأجزاء لفحص الأبعاد، وقياس خشونة السطح، واختبار الصلابة.
يتضمن الاختبار الوظيفي التحقق من نمط تلامس التروس، وقياس رد الفعل العكسي، والتوازن الديناميكي للأجزاء الدوارة عالية السرعة. يتم توفير تقارير التفتيش النهائية مع كل شحنة، لتوثيق جميع الأبعاد الهامة وشهادات المواد.
س: ما هي الأنواع الأكثر شيوعًا لأجزاء آلات النقل المستخدمة في علبة التروس الصناعية؟
ج: تشمل الأنواع الأكثر شيوعًا التروس ذات التشكيلات الجانبية للأسنان غير المنتظمة، وأعمدة التروس، والأعمدة المحززة، ودفاتر المحامل، والوصلات، وحلقات المباعدة. قد تكون التروس من الأنواع المحفزة أو الحلزونية أو المخروطية أو الدودية اعتمادًا على تصميم علبة التروس. عادة ما تكون الأعمدة مصنوعة من سبائك الفولاذ متوسطة الكربون ويتم تقويتها في مناطق جلوس المحامل والعتاد. تقوم أدوات التوصيل بتوصيل علبة التروس بالمحرك الرئيسي أو المعدات المدفوعة ويجب أن تتحمل عدم المحاذاة الزاوية والمحورية. تحافظ الحلقات المباعدة على الوضع المحوري الصحيح للمحامل والتروس. تقوم YS STEEL بتصنيع جميع هذه المكونات كأجزاء فردية أو كمجموعات كاملة متطابقة وفقًا لرسومات العملاء.
س: كيف أختار المادة المناسبة لقطع غيار آلات النقل؟
ج: يعتمد اختيار المواد على إجهاد التشغيل، وحمل الصدمات، ودرجة الحرارة، وظروف التآكل. بالنسبة لإجهاد التلامس العالي وكلال الانحناء في التروس، يُفضل استخدام الفولاذ المتصلب مثل 20CrMnTi أو 20CrNiMo أو AISI 8620 لأنه يوفر سطحًا صلبًا ونواة صلبة. بالنسبة للأعمدة التي تتعرض للأحمال الالتوائية والانحناء، توفر سبائك الفولاذ متوسطة الكربون مثل 42CrMo أو AISI 4140 توازنًا جيدًا بين القوة وسهولة التشغيل الآلي. في البيئات المسببة للتآكل، يوفر الفولاذ المقاوم للصدأ المارتنسيتي مثل 17-4PH القوة ومقاومة التآكل. يمكن لمهندسي YS STEEL إجراء تحليل العناصر المحدودة والتوصية بالمواد الأكثر فعالية من حيث التكلفة التي تلبي عامل الأمان المطلوب.
س: ما هي المعالجات السطحية التي تقدمها YS STEEL لقطع غيار ماكينات النقل؟
ج: تقدم شركة YS STEEL عمليات الكربنة، والنيترة، والتصلب بالحث، والأكسيد الأسود، وطلاء الزنك، والطلاء بالكروم، والتقشير بالرصاص. تنتج الكربنة عمق علبة يبلغ 0.8-2.0 مم مع صلابة سطحية تبلغ HRC 58-62، وهي مثالية للتروس شديدة التحمل. تعمل عملية Nitriding على إنشاء علبة أرق بمقدار 0.3-0.5 مم مع صلابة تصل إلى HV 1100، وهي مناسبة للتروس الدقيقة التي تتطلب الحد الأدنى من التشويه. تصلب الحث بشكل انتقائي صفائح العمود وأسنان التروس بعمق يتراوح بين 1.5 إلى 4.0 ملم. للحماية من التآكل، يتم تطبيق طلاء الزنك أو أكسيد الأسود. يمكن إضافة الصقل بالطلقات إلى أي من هذه العلاجات لتحسين مقاومة التعب عن طريق تحفيز الضغط الضاغط المتبقي.
س: ما هي تدابير مراقبة الجودة التي تستخدمها YS STEEL لقطع غيار آلات النقل؟
ج: تتبع YS STEEL عملية مراقبة الجودة متعددة المراحل. يتم التحقق من المواد الخام الواردة باستخدام مطياف الانبعاث الضوئي للتركيب الكيميائي واختبار الموجات فوق الصوتية للعيوب الداخلية. أثناء التصنيع، تستخدم عمليات التفتيش أثناء العملية الميكرومتر، والفرجار، وCMM للتحقق من الأبعاد. بعد المعالجة الحرارية، تقوم أجهزة اختبار الصلابة بفحص صلابة السطح والقلب في نقاط متعددة. تقوم مراكز قياس التروس بتقييم شكل الأسنان وزاوية الحلزون ودقة الميل وفقًا لمعايير DIN أو AGMA. يكتشف اختبار الجسيمات المغناطيسية الشقوق السطحية في الأجزاء المهمة. تشتمل كل شحنة على تقرير فحص الأبعاد وشهادة المواد وسجل المعالجة الحرارية لتوفير إمكانية التتبع الكامل.
