يس ستيليركز على أدوات التثبيت عالية القوة والدقة التي تعمل بشكل موثوق في ظل عزم الدوران العالي ودورات التحميل المتكررة والظروف البيئية القاسية. تغطي مجموعة المنتجات الأحجام المترية والإمبراطورية، مع أطوال الخيوط المخصصة وأنماط الرأس والمعالجات السطحية المتاحة عند الطلب.
تتطلب التصميمات المشتركة المختلفة أنواعًا مختلفة من أدوات التثبيت. تشمل الفئات الأكثر شيوعًا التي توفرها YS STEEL ما يلي:
يؤثر اختيار درجة المادة الصحيحة بشكل مباشر على أداء أداة التثبيت وعمر الخدمة والسلامة. تقوم شركة YS STEEL بتصنيع مثبتات الآلات من المواد الشائعة التالية:
يتم التحكم في نطاقات الصلابة بإحكام. على سبيل المثال، عادةً ما تتمتع البراغي من الفئة 8.8 بصلابة تتراوح بين 22-32 HRC، في حين تتراوح البراغي من الفئة 12.9 من 39-44 HRC. تتحقق YS STEEL من الصلابة وقوة الشد وقوة الخضوع والاستطالة ومتانة التأثير من خلال الاختبارات الداخلية ومختبرات الطرف الثالث.
يلخص الجدول أدناه معلمات المنتج الرئيسية لمثبتات آلات YS STEEL. تعمل هذه القيم كمرجع عام؛ تعتمد الأبعاد والخصائص الفعلية على المعيار والدرجة المحددة.
| نوع السحابة | المعايير المشتركة | نطاق القطر | نطاق الطول | درجات المواد | قوة الشد | خيارات الطلاء | الاستخدام النموذجي |
|---|---|---|---|---|---|---|---|
| الترباس ذو الرأس السداسي | ISO 4014، DIN 931، ASME B18.2.1 | M6–M64 / 1/4"–2-1/2" | 10 ملم – 600 ملم | 8.8، 10.9، 12.9، A2-70، A4-80 | 800-1,220 ميجا باسكال | الزنك، HDG، أكسيد الأسود، PTFE | حوامل المحرك وعلب التروس والإطارات |

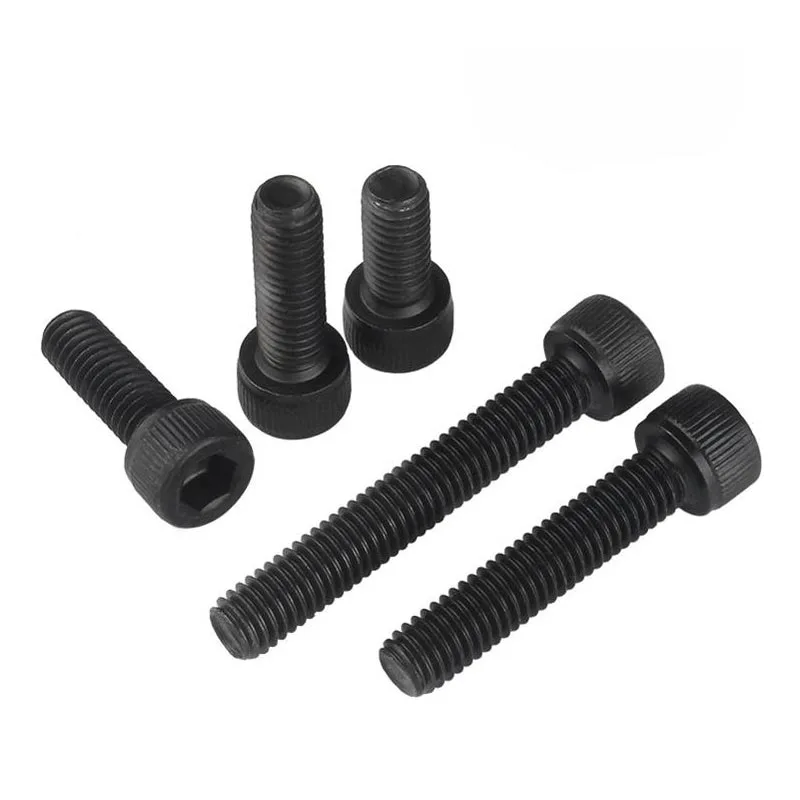

| برغي غطاء رأس المقبس | ISO 4762، DIN 912، ASME B18.3 | M3–M36 / #0–1-1/2" | 6 ملم – 300 ملم | 12.9، A2-70، A4-80 | 1,220 ميجا باسكال | أكسيد أسود، زنك-نيكل، عادي | الأدوات الآلية، الروبوتات، يموت |

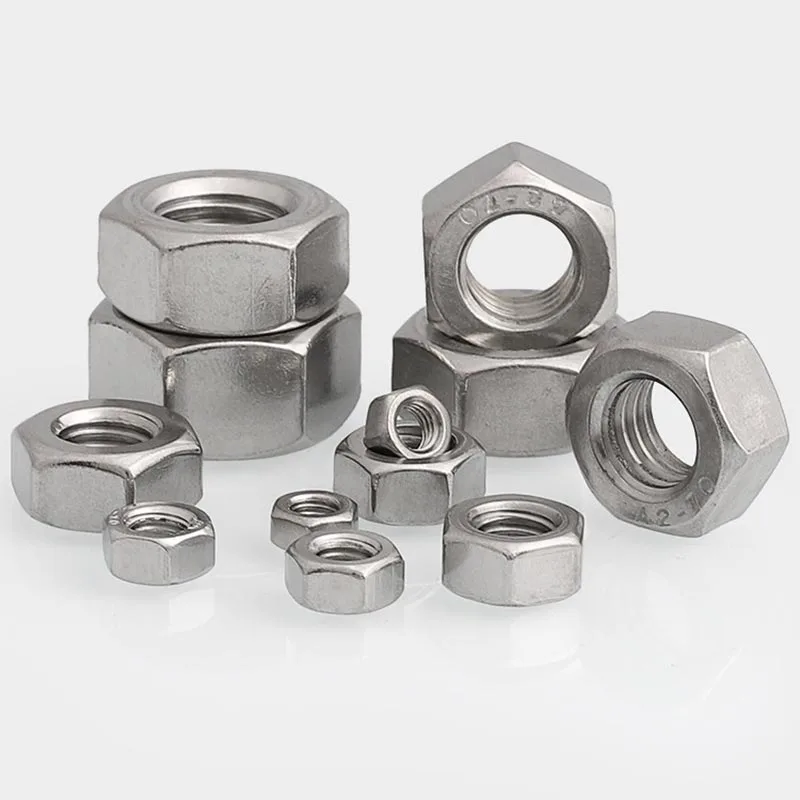

| الجوز السداسي | ISO 4032، DIN 934، ASME B18.2.2 | M6–M64 / 1/4"–2-1/2" | — | 8، 10، 12، A2، A4 | حمل إثبات يصل إلى 1200 ميجا باسكال | الزنك، HDG، عادي | الجمعية العامة، وصلات الفلنجة |
| Heavy hex nut | ISO 4033، ASME B18.2.2 | 1/2"-3" | — | 2H، DH، A563 الصف C/DH | 1,034-1,200 ميجا باسكال | HDG، عادي، أسود | الفولاذ الإنشائي، الرافعات، الجسور |

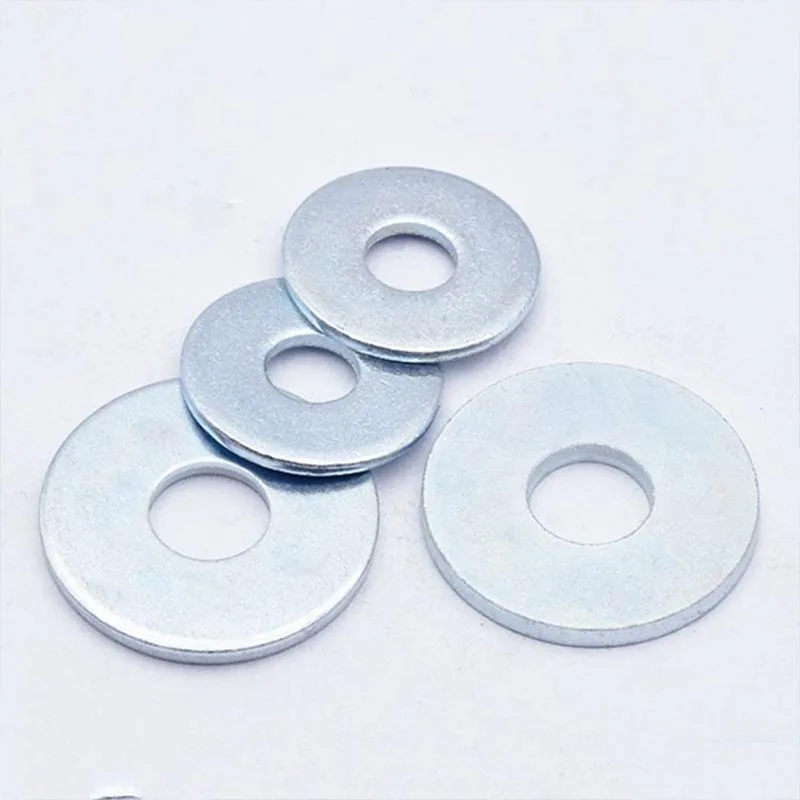

| غسالة مسطحة | ISO 7089، DIN 125، ASME B18.22.1 | M5 – M64 / 3/16 بوصة – 3 بوصة | سمك 1 مم – 8 مم | الكربون الصلب، غير القابل للصدأ | — | الزنك، HDG، عادي | توزيع الأحمال، حماية السطح |

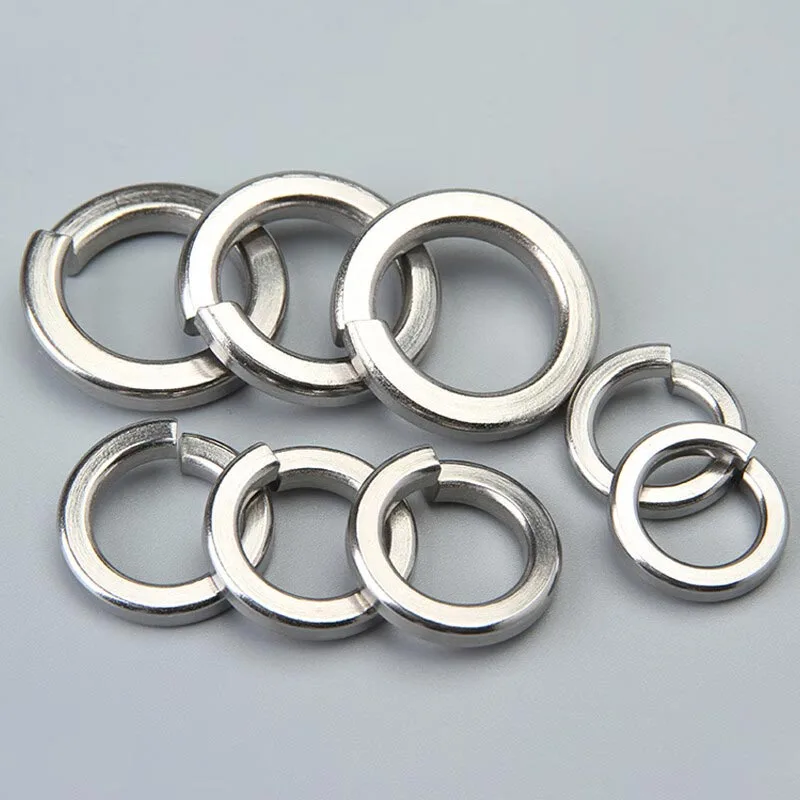

| غسالة الربيع | الدين 127، جيجابايت / تي 93 | م5-م48 | — | ربيع الصلب 65Mn، غير القابل للصدأ | — | زنك، فوسفات، عادي | مقاومة الاهتزاز، القفل |
| قضيب ملولب | دين 975، أسم B18.31.3 | M6 – M64 / 1/4 بوصة – 2 بوصة | 1 م، 3 م، مخصص | 4.8، 8.8، 10.9، A2، A4 | 400-1000 ميجا باسكال | عادي، زنك، HDG | أنظمة التوتر، ومسامير التثبيت، ومسامير على شكل حرف U |
| دبوس وتد | ISO 8734، DIN 6325، ASME B18.8.2 | 1 ملم – 50 ملم | 5 ملم – 200 ملم | سبائك الصلب، غير القابل للصدأ | صلابة 58-62 لجنة حقوق الإنسان | أكسيد أسود عادي | المحاذاة، نقل حمولة القص |
| الترباس شفة | آيزو 4162، دي آي إن 6921 | م5-م20 | 10 ملم - 120 ملم | 8.8، 10.9، أ2 | 800-1,040 ميجا باسكال | الزنك، الأسود، HDG | السيارات والمضخات والضواغط |
| الترباس النقل | دين 603، أسم B18.5 | M6 – M20 / 1/4 بوصة – 3/4 بوصة | 12 ملم – 300 ملم | 4.8، 8.8، A2 | 400-800 ميجا باسكال | الزنك، HDG | من الخشب إلى المعدن، الحراسة، الناقلات |
يعمل تشطيب السطح على إطالة عمر الخدمة ويمنع التآكل الجلفاني. تتوفر مثبتات آلات YS STEEL بالطبقات التالية:
تحافظ YS STEEL على رقابة صارمة على الجودة طوال عملية التصنيع. يتم إنتاج جميع مثبتات الآلات من مواد خام معتمدة مع إمكانية التتبع الكامل. تشتمل كل دفعة على شهادة اختبار المواد وفقًا للمعيار EN 10204 3.1 أو 3.2. يغطي الاختبار الداخلي فحص الأبعاد، واختبار الصلابة، واختبار الشد، وقياس الخيوط، وقياس سمك طلاء السطح. يمكن ترتيب فحص طرف ثالث بواسطة SGS أو TUV أو BV قبل الشحن.
تشمل قدرات التصنيع المخصصة ما يلي:
تدعم YS STEEL كلا من النماذج الأولية والإنتاج بكميات كبيرة، مع فترات زمنية نموذجية تتراوح من 15 إلى 25 يومًا للأحجام القياسية و25 إلى 45 يومًا للعناصر المخصصة، اعتمادًا على كمية الطلب وتعقيد المواصفات.
يتم استخدام مثبتات الآلات من YS STEEL في مجموعة واسعة من الصناعات:
س: ما هي الدرجات الأكثر شيوعًا لمثبتات الآلات، وكيف أعرف أي منها يجب استخدامه؟
ج:درجات القياس الأكثر شيوعًا هي 8.8 و10.9 و12.9 للبراغي والمسامير، مع 8 و10 و12 صواميل. الدرجة 8.8 عبارة عن فولاذ كربوني متوسط بقوة شد لا تقل عن 800 ميجا باسكال ومناسب للآلات العامة. توفر الدرجة 10.9 قوة شد تبلغ 1000 ميجا باسكال وتستخدم في المفاصل ذات الأحمال العالية مثل حوامل المحرك والوصلات الهيكلية. توفر الدرجة 12.9 أعلى قوة عند 1200 ميجا باسكال ولكنها تتميز بقدرة أقل على الليونة وحساسية أكبر لتقصف الهيدروجين، لذلك يجب استخدامها فقط عندما تكون هناك حاجة إلى قوة تثبيت عالية ويتم التحكم في عمليات الطلاء. بالنسبة للمثبتات الإمبراطورية، الدرجة 5 والدرجة 8 شائعة، مع الدرجة 8 المكافئة للفئة المترية 10.9. قم دائمًا بمطابقة درجة الصمولة مع درجة الترباس لتجنب الفشل المبكر.
س: كيف يمكنني الاختيار بين مثبتات الآلات المترية والإمبريالية؟
ج:يعتمد الاختيار على أصل المعدات والأدوات الموجودة ومعايير التصميم. تعد أدوات التثبيت المترية قياسية في أوروبا وآسيا، كما أن معظم الآلات الحديثة مصممة وفقًا لمعايير ISO. تعتبر أدوات التثبيت الإمبراطورية (بوصة) شائعة في أمريكا الشمالية، خاصة في المعدات القديمة والأنظمة المصممة من قبل ASME. لا تخلط بين الخيوط المترية والخيوط الإمبراطورية، حيث تختلف درجات الخيط وزوايا الجوانب. بالنسبة للتصميمات الجديدة، توصي YS STEEL بمثبتات مترية للتوافق العالمي وسهولة الحصول على المصادر. إذا كنت تستبدل الأجهزة الموجودة، قم بقياس قطر الخيط ودرجة ميله باستخدام مقياس الخيط، وتحقق من المعيار مقابل مخططات ISO أو ASME قبل الطلب.
س: ما هي الطلاءات الأفضل للبيئات المسببة للتآكل؟
ج:بالنسبة للبيئات الداخلية المسببة للتآكل بشكل معتدل، فإن طلاء الزنك مع التخميل يكون كافيًا. بالنسبة للتعرض الخارجي والظروف الرطبة، توفر الجلفنة بالغمس الساخن طبقة سميكة تحمي الفولاذ الأساسي لعقود من الزمن. في البيئات البحرية أو البيئات التي تحتوي على نسبة عالية من الملح، استخدم طلاء الفولاذ المقاوم للصدأ A4 أو سبائك الزنك والنيكل. تعتبر طلاءات Dacromet و Geomet ممتازة لطاقة السيارات وطاقة الرياح لأنها توفر مقاومة عالية للتآكل دون التعرض لخطر التقصف الهيدروجيني. بالنسبة لمعدات المعالجة الكيميائية، تجمع أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ المطلية بـ PTFE بين مقاومة التآكل والخمول الكيميائي. يمكن لشركة YS STEEL أن توصي بالطلاء الأمثل بناءً على متطلبات اختبار رش الملح ودرجة حرارة التشغيل.
س: كيف يجب أن أقوم بتخزين مثبتات الآلات لمنع التآكل والحفاظ على الجودة؟
ج:قم بتخزين أدوات التثبيت في بيئة جافة يمكن التحكم بدرجة حرارتها مع رطوبة نسبية أقل من 60%. احتفظ بها في عبوتها الأصلية حتى التجميع. تجنب الاتصال المباشر بالأرضيات الخرسانية أو الأسطح المسامية الأخرى التي يمكن أن تحبس الرطوبة. استخدم المنصات أو الرفوف مع فواصل بلاستيكية أو خشبية. بالنسبة للمثبتات المطلية، افحص العبوة بحثًا عن أي ضرر قد يؤدي إلى كشف السطح. إذا تم تخزين أدوات التثبيت لفترات طويلة، فكر في استخدام أكياس مانعة للتآكل بالبخار (VCI) أو زيت مانع للصدأ. اتبع دائمًا تناوب المخزون الذي يدخل أولاً ويخرج أولاً. تقوم شركة YS STEEL بتعبئة أدوات التثبيت في علب كرتونية مقاومة للرطوبة أو أكياس كبيرة الحجم، ويمكنها توفير عبوات مخصصة لاحتياجات التخزين على المدى الطويل.
