يتضمن نظام التثبيت المصمم جيدًا أكثر من مجرد القضبان والمشابك. يلعب كل ملحق دورًا محددًا في تأمين الألواح وإدارة الحركة الحرارية والحفاظ على الاستمرارية الكهربائية وحماية سطح السقف. فيما يلي تفصيل لأهم ملحقات تركيب الطاقة الشمسية من YS STEEL.
تشكل القضبان هيكل الدعم الأفقي أو الرأسي الأساسي للوحدات الكهروضوئية. تقدم YS STEEL قضبان ألومنيوم مقذوف في سبائك 6005-T5 و6063-T6 مع تشطيبات مؤكسدة شفافة أو سوداء. تقبل القنوات الصواميل المنزلقة أو البراغي على شكل حرف T، مما يسمح للقائمين بالتركيب بوضع المشابك في أي مكان على طول السكة دون الحاجة إلى الحفر. تشمل الأطوال القياسية 2.1 م، و3.3 م، و4.2 م، و6.0 م، مع توفر قطع مخصص عند الطلب. تم تصميم كل ملف تعريف للسكك الحديدية لتقليل الانحراف تحت الحمل مع الحفاظ على تصميم خفيف الوزن يقلل من تكاليف الشحن والمناولة.
تشمل المزايا الرئيسية لقضبان YS STEEL قنوات متكاملة لإدارة الأسلاك، وأدلة قياس محددة مسبقًا، وأغطية نهائية تحمي من الحواف الحادة. القناة العلوية متوافقة مع معظم المشابك المتوسطة والنهاية، بينما تقبل القناة السفلية الأقدام على شكل حرف L، والوصلات، والعروات الأرضية. بالنسبة للمناطق الساحلية شديدة التآكل، توفر YS STEEL أنودة من الدرجة البحرية بسماكة طلاء لا تقل عن 15 ميكرون.
تعمل المشابك المتوسطة على تأمين وحدتين متجاورتين عن طريق إمساك حواف الإطار بين اللوحات. تحمل المشابك الطرفية الوحدة الخارجية في كل صف. تقوم شركة YS STEEL بتصنيع كلا النوعين من الألومنيوم المبثوق مع أجهزة من الفولاذ المقاوم للصدأ. تتوفر أجسام المشبك باللون الفضي أو الأسود لتتناسب مع جماليات إطار السكة والوحدة النمطية. تستوعب الألواح العلوية القابلة للتعديل سماكة الإطار من 30 مم إلى 50 مم، وتغطي معظم الوحدات الكهروضوئية السائدة.
يشتمل كل مشبك متوسط على مسمار على شكل حرف T تم تجميعه مسبقًا، وغسالة مسطحة، وغسالة زنبركية، وصمولة سداسية. ينزلق المسمار على شكل حرف T داخل قناة السكة ويدور بمقدار 90 درجة لتثبيته في مكانه. يسمح هذا التصميم بالتركيب بواسطة شخص واحد ويقلل من فرصة سقوط الأجهزة على السطح. يتميز سطح التثبيت بحافة مسننة تعض في إطار الوحدة من أجل رابطة ميكانيكية آمنة مع السماح بالتمدد الحراري على طول محور السكة.

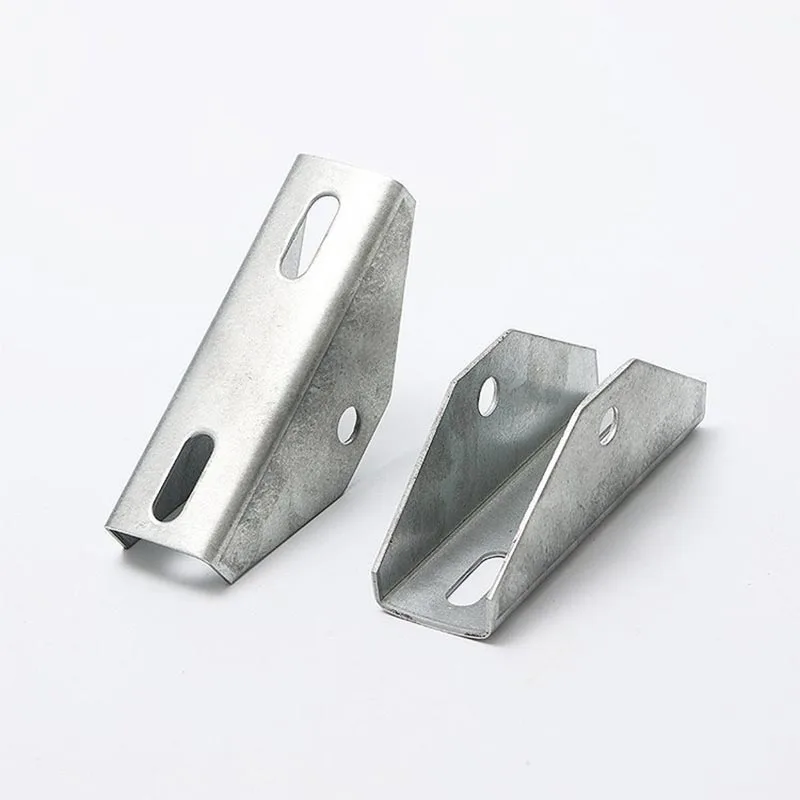

تعمل ملحقات السقف على توصيل نظام السكك الحديدية بهيكل المبنى. تقدم YS STEEL أقدام على شكل حرف L، ومواضع، وقضبان صغيرة، وأرجل مائلة لأنواع مختلفة من الأسطح. تُستخدم الأقدام على شكل حرف L بشكل شائع على الأسطح ذات الألواح الخشبية المائلة حيث تخترق البراغي المتأخرة مباشرة في العوارض الخشبية. تشتمل قاعدة القدم على شكل حرف L على فتحات مثقوبة مسبقًا للبراغي M8 أو 5/16 بوصة، بينما يتم تثبيت الحافة الرأسية على قناة السكة. تعمل المواجهات على رفع السكة فوق سطح السقف لتحسين تدفق الهواء والسماح بالحركة الحرارية.
بالنسبة للأسقف المعدنية شبه المنحرفة، توفر YS STEEL ملحقات لولبية ذاتية الحفر مع غسالات مطاطية EPDM تعمل على إغلاق الاختراق. تستخدم أسطح التماس الدائمة مشابك غير مخترقة تمسك بشكل التماس دون حفر ثقوب. تستخدم الأسطح الخرسانية المسطحة أنظمة صابورة ذات أرجل إمالة قابلة للتعديل من 5 إلى 30 درجة. جميع ملحقات السقف متوفرة من الألومنيوم أو الفولاذ المجلفن بالغمس الساخن حسب متطلبات الحمل والتعرض البيئي.
تضمن ملحقات التأريض أن جميع الأجزاء المعدنية للمصفوفة الكهروضوئية تحافظ على الاستمرارية الكهربائية وتبدد تيارات الأعطال بأمان. تم تصميم مشابك التأريض YS STEEL لاختراق الطبقة المؤكسدة من السكة وإطار الوحدة، مما يؤدي إلى إنشاء رابطة موثوقة من المعدن إلى المعدن. وهذا يلغي الحاجة إلى أسلاك تأريض نحاسية منفصلة ويقلل وقت التثبيت بنسبة تصل إلى 40 بالمائة.
يتم ربط عروات التأريض بالسكة باستخدام برغي أو مسمار مثبت وتقبل موصلًا نحاسيًا مكشوفًا من 6 AWG إلى 2 AWG. العروات مصنوعة من النحاس أو الألومنيوم المعلب مع أجهزة من الفولاذ المقاوم للصدأ. بالنسبة لوصلات السكك الحديدية، توفر YS STEEL مجموعات وصلات تربط قسمين من السكك الحديدية وتحافظ على الاستمرارية الكهربائية. تتوافق جميع مكونات التأريض مع معايير UL 2703 وIEC 62561 للربط منخفض المقاومة.
تعد اختراقات الأسطح المصدر الأكثر شيوعًا لتسرب المياه في المنشآت الشمسية. تشتمل مجموعات الوميض YS STEEL على ألواح وامضة من الألومنيوم أو الفولاذ المقاوم للصدأ، وحشيات مطاطية EPDM، وأكمام ضغط تغلق حول البراغي المتأخرة وخطافات السقف. تم تصميم الوميض لينزلق أسفل مسار الألواح الخشبية العلوية بينما تتداخل الحافة السفلية مع الألواح الخشبية الموجودة بالأسفل، مما يؤدي إلى توجيه المياه بعيدًا عن الاختراق.
يتم اختبار كل مجموعة وامضة لمقاومة الماء في ظل ظروف المطر والثلج المحاكاة. تحافظ حشية EPDM على المرونة من -40 درجة مئوية إلى 120 درجة مئوية، مما يضمن إحكام الإغلاق في جميع المناخات. يتوفر اللمعان بأحجام متعددة لتتناسب مع أقطار البراغي المتأخرة الشائعة وتباعد خطاف السقف. بالنسبة للأسقف المبلطة، تقدم YS STEEL وميضًا بديلاً للبلاط يتوافق مع محيط البلاط المنحني والمسطح.
قد تكون أدوات التثبيت صغيرة الحجم، ولكنها تحمل الحمل الهيكلي الكامل للمصفوفة الشمسية. توفر YS STEEL مسامير وصواميل وغسالات ومسامير على شكل حرف T من الفولاذ المقاوم للصدأ في الدرجات A2-70 وA4-80 للبيئات البحرية. يتم تزويد جميع أدوات التثبيت الملولبة بطبقة مضادة للالتصاق أو مركب قفل خيط مطبق مسبقًا لمنع الارتخاء والارتخاء تحت الاهتزاز.
تتراوح أحجام البراغي من M6 إلى M12، بأطوال تتراوح من 16 ملم إلى 60 ملم. تتوفر مسامير T في M8 وM10 لتتناسب مع عرض قناة السكة الحديدية. تشتمل المكسرات السداسية وصواميل الحواف على وجوه مسننة تقاوم ارتخاء الاهتزاز. تشمل الغسالات أنواع الختم المسطحة والزنبركية والمترابطة EPDM. يمكن إرجاع كل مجموعة أدوات تثبيت إلى شهادة المواد الخاصة بها، مما يضمن قوة شد ثابتة ومقاومة للتآكل.
تمنع الإدارة السليمة للكابلات احتكاك الأسلاك بحواف السكة الحادة وتحافظ على مظهر المصفوفة نظيفًا. يتم تثبيت مشابك الكابلات YS STEEL في قناة السكك الحديدية وتمسك الكابلات الكهروضوئية بشكل آمن. المشابك مصنوعة من النايلون أو الألومنيوم المثبت بالأشعة فوق البنفسجية وتقبل أقطار الكابل من 4 مم إلى 8 مم. تتوفر أيضًا أربطة مضغوطة من الفولاذ المقاوم للصدأ وأكمام حماية الحواف للحزم التي تعمل على طول السكة.
يمكن تركيب حوامل الكابلات والقنوات بجانب السكة لتوجيه مسارات التيار المباشر المنزلية. تقدم YS STEEL صواني تثبيت لا تتطلب أدوات ويمكن إعادة وضعها أثناء التثبيت. تم تصنيف جميع ملحقات إدارة الكابلات للتعرض للأشعة فوق البنفسجية في الهواء الطلق وتعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى 85 درجة مئوية.
توفر الجداول أدناه بيانات فنية محددة لملحقات تركيب الطاقة الشمسية YS STEEL. استخدم هذه المعلمات للتحقق من التوافق مع مواصفات مشروعك وقوانين البناء المحلية.
| نوع الملحقات | مادة | الانتهاء من السطح | سمك الطلاء | مقاومة التآكل |
|---|---|---|---|---|
| السكك الحديدية الألومنيوم | 6005-T5 أو 6063-T6 | واضح أو أسود بأكسيد | 15-20 ميكرون | أكثر من 1000 ساعة من رش الملح |
| منتصف / نهاية المشبك | الألومنيوم 6005-T5 | بأكسيد الفضة أو الأسود | 12-15 ميكرون | أكثر من 1000 ساعة من رش الملح |
| L-القدم / المواجهة | الألومنيوم 6061-T6 أو الصلب HDG | بأكسيد / تراجع الساخنة المجلفن | 70-85 ميكرون (HDG) | أكثر من 1500 ساعة من رش الملح |
| العروة التأريض | النحاس المعلب / الألومنيوم | طلاء القصدير | 5-8 ميكرون | الصف البحري |
| لوحة وامض | الألومنيوم 3003 أو غير القابل للصدأ 304 | لمسة نهائية من المطحنة أو المينا المخبوزة | ورقة 0.8-1.2 ملم | مقاومة للأشعة فوق البنفسجية والماء |
| الترباس / الجوز / الغسالة | الفولاذ المقاوم للصدأ A2-70 / A4-80 | تخميلها | لا يوجد | ممتاز، تم اختبار رش الملح عليه |
| مشبك الكابل | نايلون PA66 أو ألومنيوم مثبت بالأشعة فوق البنفسجية | أسود / طبيعي | لا يوجد | تصنيف للأشعة فوق البنفسجية في الهواء الطلق |
| المعلمة | معيار يس ستيل | معيار الاختبار | القيمة النموذجية |
|---|---|---|---|
| قوة العائد السكك الحديدية | ≥ 240 ميجا باسكال | أستم B221 | 260-280 ميجا باسكال |
| السكك الحديدية قوة الشد في نهاية المطاف | ≥ 260 ميجا باسكال | أستم B221 | 290-310 ميجا باسكال |
| منتصف قوة لقط المشبك | ≥ 1,200 ن | يو ال 2703 | 1,500-1,800 ن |
| قوة سحب المشبك النهائي | ≥ 1000 ن | يو ال 2703 | 1,300-1,600 ن |
| مقاومة التأريض | ≥ 0.1 أوم | يو ال 2703 | 0.02-0.05 أوم |
| عزم التثبيت (M8) | 14-16 ن·م | ايزو 898-1 | 15 نيوتن متر موصى به |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | إيك 61215 | مرت الدراجات الحرارية |
| تصنيف حمل الرياح | ما يصل إلى 60 م / ث | ASCE 7-16 | خاص بالمشروع |
| تصنيف حمل الثلوج | ما يصل إلى 5.4 كيلو باسكال | ASCE 7-16 | خاص بالمشروع |
| ملحق | الأحجام المتوفرة | السكك الحديدية المتوافقة | إطار الوحدة المتوافقة | الوزن لكل 100 قطعة |
|---|---|---|---|---|
| السكك الحديدية الألومنيوم | 2.1 م / 3.3 م / 4.2 م / 6.0 م | YS35، YS40، YS50 | أي ملف تعريف قياسي | 115-330 كجم |
| منتصف المشبك | 30-35 ملم، 35-40 ملم، 40-50 ملم | YS35، YS40، YS50 | سمك الإطار 30-50 ملم | 4.5-6.2 كجم |
| نهاية المشبك | 30-35 ملم، 35-40 ملم، 40-50 ملم | YS35، YS40، YS50 | سمك الإطار 30-50 ملم | 3.8-5.5 كجم |
| L-القدم | 40x40 ملم، 50x50 ملم، 60x40 ملم | YS35، YS40، YS50 | لا يوجد | 9.0-15.0 كجم |
| العروة التأريض | 6-2 سلك AWG | YS35، YS40، YS50 | لا يوجد | 1.8-2.5 كجم |
| طقم وامض | 150x150 ملم، 200x200 ملم، 250x250 ملم | لا يوجد | لا يوجد | 7.0-11.0 كجم |
| تي بولت | M8x25، M8x35، M10x30، M10x40 | YS35، YS40، YS50 | لا يوجد | 1.2-2.0 كجم |
تخضع جميع بيانات الأبعاد لتفاوتات التصنيع القياسية البالغة ±0.5 مم لسحب الألمنيوم و±0.3 مم للمكونات المصنعة آليًا. توفر YS STEEL رسومات كاملة الأبعاد وملفات CAD ثلاثية الأبعاد لكل ملحق عند الطلب.
يعتمد اختيار الملحقات الصحيحة على نوع السقف وأبعاد الوحدة وأحمال الرياح والثلوج المحلية وطريقة التأريض المطلوبة. تعمل عملية الاختيار المنهجية على تقليل الأخطاء الميدانية وتضمن اجتياز النظام للفحص بسلاسة.
توفر YS STEEL مراجعة هندسية مجانية لما قبل البيع لكل مشروع. أرسل ورقة بيانات الوحدة الخاصة بك، وخطة السقف، ومنطقة الرياح/الثلوج المحلية، وسيقوم الفريق بإرجاع قائمة كاملة من المواد مع ملحقات تركيب الطاقة الشمسية الصحيحة.
حتى أفضل الملحقات يمكن أن تفشل إذا تم تركيبها بشكل غير صحيح. اتبع أفضل الممارسات التالية لضمان نظام آمن وطويل الأمد.
يتضمن YS STEEL دليل تثبيت مطبوعًا مع كل مجموعة ملحقات. يحتوي الدليل على جداول عزم الدوران، وتوصيات التباعد، والرسوم البيانية خطوة بخطوة. تتوفر النسخ الرقمية على موقع YS STEEL للفنيين الميدانيين.
س: ما هو الفرق بين المشابك المتوسطة والمشابك الطرفية في ملحقات تركيب الطاقة الشمسية؟
ج:توضع المشابك المتوسطة بين لوحين شمسيين متجاورين وتمسك بإطاري اللوحة في وقت واحد. لديهم فك تثبيت متماثل يطبق الضغط على كلا الجانبين. End clamps secure the outermost panel in a row and have only one clamping surface while the other side bolts or slides into the rail. يجب أن تقاوم المشابك الطرفية قوى رفع الرياح الأعلى لأنها تحمل الحافة الحرة للمصفوفة. يتم اختبار المشابك المتوسطة والنهاية من YS STEEL وفقًا لنفس المعيار الهيكلي، لكن مسار الحمل الميكانيكي يختلف. قم دائمًا بتثبيت المشابك الطرفية في بداية ونهاية كل قسم من السكك الحديدية واستخدم المشابك الوسطى بين الألواح.
س: هل يمكن استخدام ملحقات تركيب الطاقة الشمسية YS STEEL على الأسطح المائلة والمسطحة؟
ج:نعم. نظام السكة والمشبك عالمي ويعمل على أي نوع من أنواع الأسطح. الفرق يكمن في طريقة ربط السقف. بالنسبة للأسقف المائلة من الألواح الخشبية أو البلاط، يوفر YS STEEL أقدامًا على شكل حرف L مع مسامير وامضة ومتأخرة أو خطافات بلاط. بالنسبة للأسقف المسطحة، يتم تثبيت نفس القضبان والمشابك على أرجل إمالة قابلة للتعديل أو أقواس صابورة. بالنسبة للأسقف المعدنية شبه المنحرفة، تعمل البراغي ذاتية الحفر مع غسالات EPDM على تثبيت الأقدام على شكل حرف L مباشرة على الصفائح المعدنية. بالنسبة لأسقف التماس الدائمة، فإن مشابك التماس غير المخترقة تمسك السكة بدون حفر. تظل ملحقات تركيب الطاقة الشمسية الأساسية مثل القضبان والمشابك الوسطى والمشابك الطرفية وعروات التأريض متطابقة في جميع أنواع الأسطح.
س: كيف أعرف ملف تعريف السكك الحديدية المناسب لمشروعي؟
ج:يعتمد شكل السكة على الامتداد بين ملحقات السقف وأحمال الرياح والثلوج المحلية. تتطلب المسافات الأطول سكة أطول مع عزم قصور ذاتي أعلى للحد من الانحراف. إن ملف YS STEEL YS35 مناسب للمسافات التي تصل إلى 1.2 متر في مناطق التحميل المعتدلة. تمتد مقابض التشكيل الجانبي YS40 حتى 1.8 متر وهي الخيار الأكثر شيوعًا للمشاريع السكنية والتجارية. يتم استخدام ملف تعريف YS50 للمسافات التي تزيد عن 1.8 متر أو في مناطق الثلوج الكثيفة. توفر YS STEEL جداول تحميل توضح الحد الأقصى المسموح به لكل ملف تعريف تحت ضغوط تصميمية مختلفة. أرسل عنوان موقع مشروعك وتخطيط الصفيف لتلقي توصية محددة.
س: هل مشابك التأريض YS STEEL كافية للتوافق مع UL 2703 بدون أسلاك نحاسية إضافية؟
ج:نعم، عندما يتم إدراج نظام التثبيت بالكامل بما في ذلك القضبان والمشابك ومشابك التأريض كمجموعة واحدة معتمدة من UL 2703، يكون مسار الربط المتكامل كافيًا. تخترق المشابك الأرضية الطبقة المؤكسدة الموجودة على كل من السكة وإطار الوحدة، مما يؤدي إلى إنشاء رابطة كهربائية منخفضة المقاومة. لا يلزم وجود سلك نحاسي منفصل أو عروة تأريض لربط الوحدة في معظم الولايات القضائية. ومع ذلك، لا يزال النظام يتطلب اتصالاً مباشرًا من سكة واحدة إلى موصل قطب التأريض الرئيسي. توفر YS STEEL مستندات قائمة UL 2703 وتعليمات التثبيت التي يجب اتباعها تمامًا للحفاظ على الشهادة. إذا قمت بخلط مكونات من شركات مصنعة مختلفة، فقد لا تنطبق قائمة UL 2703، وسوف تحتاج إلى سلك تأريض تقليدي.
