الملامح الفولاذية الإنشائية هي أشكال مقطعية موحدة يتم إنتاجها من درجات الفولاذ الإنشائي. وهي مصممة لتحمل الأحمال المنحنية والقصية والمحورية والالتوائية في إطارات المباني والجسور والأبراج وأساسات المعدات الثقيلة. بالمقارنة مع المقاطع المبنية، فإن المقاطع الفولاذية الإنشائية المدرفلة على الساخن توفر خصائص ميكانيكية متسقة، وتفاوتات أبعاد يمكن التنبؤ بها، وانتصاب أسرع.
يس ستيلتحتفظ بمخزون كبير من مقاطع الفولاذ الإنشائية بأحجام وأطوال ودرجات فولاذية مختلفة. يتم تزويد كل ملف تعريف بشهادات اختبار المطحنة والفحص الاختياري من طرف ثالث. تساعد هذه الوثائق المهندسين على التحقق من قوة الخضوع وقوة الشد والاستطالة وخصائص التأثير قبل التصنيع.
تشتمل عائلة الفولاذ الإنشائي على عدة أشكال موحدة. يحتوي كل ملف تعريف على سلوك حمل وطريقة اتصال محددة. الأنواع الأكثر شيوعًا التي توفرها YS STEEL مذكورة أدناه.
يتم إنتاج مقاطع الصلب في مجموعة واسعة من الأحجام. يوضح الجدول أدناه نطاقات الارتفاع والعرض والوزن النموذجية للأقسام التي توفرها شركة YS STEEL. تتوفر أطوال مخصصة من 6 م إلى 18 م، ويمكن ترتيب خدمات القطع حسب الطول.
| نوع الملف الشخصي | التعيين القياسي | نطاق الحجم النموذجي | نطاق الوزن | التطبيقات المشتركة |
|---|---|---|---|---|

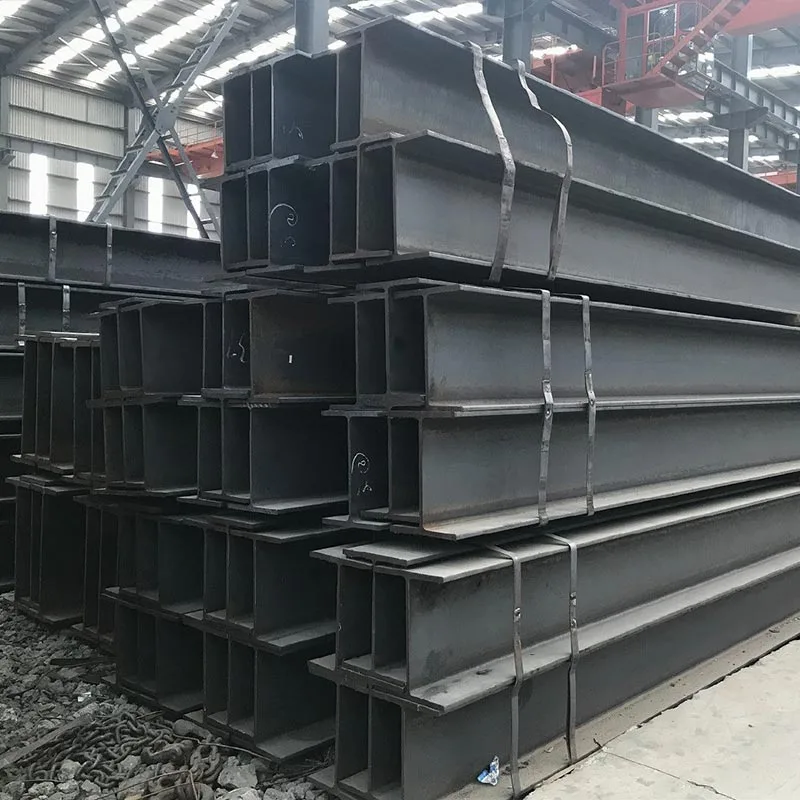

| شعاع H | HEA، HEB، HEM، HW، HM، HN | 100 مم × 100 مم إلى 1000 مم × 400 مم | 16.7 كجم/م إلى 416 كجم/م | أعمدة شاهقة، عوارض الجسور، إطارات ثقيلة |

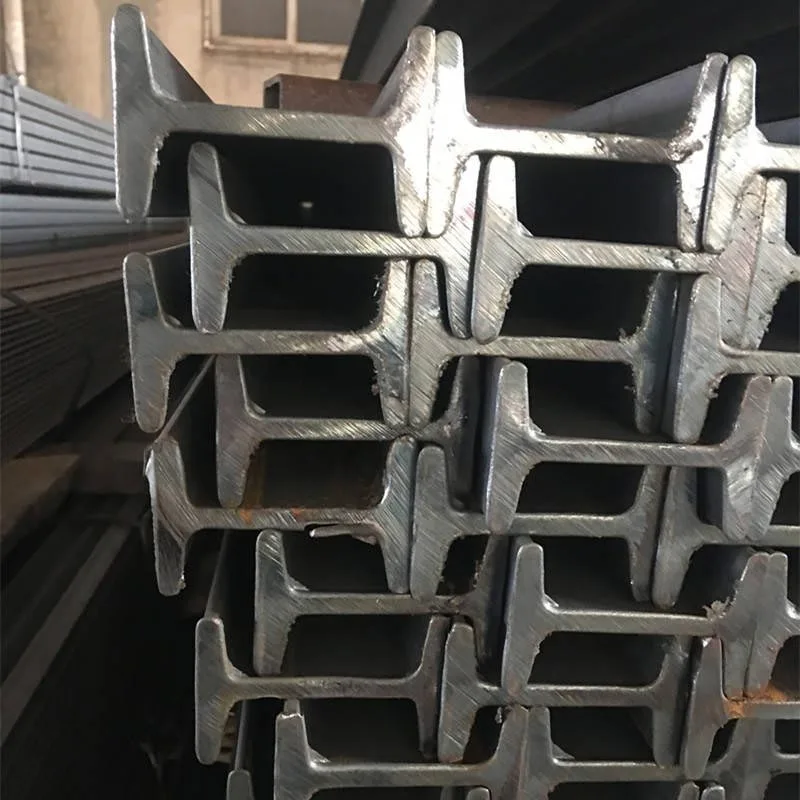

| أنا شعاع | إيبي، إيبن | ارتفاع 80 ملم إلى 750 ملم | 6.0 كجم/م إلى 224 كجم/م | عوارض أرضية، وسكك حديدية أحادية، ومدارج الرافعات |

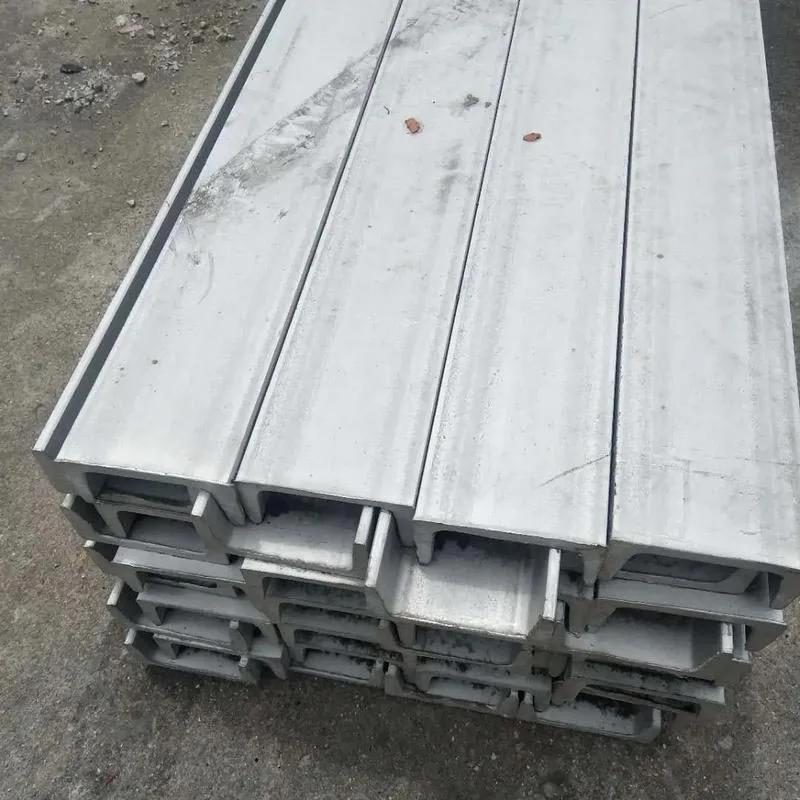

| قناة | أوبن، أوبي، C | ارتفاع 50 ملم إلى 400 ملم | 5.6 كجم/م إلى 104 كجم/م | الدعامات، والقضبان الجانبية، والمدادات، والأقسام المبنية |
| زاوية متساوية | L | 20 مم × 20 مم × 3 مم إلى 250 مم × 250 مم × 35 مم | 0.88 كجم/م إلى 128 كجم/م | الجمالونات، الوصلات، السواكف، الدعامات |
| زاوية غير متساوية | L | 30 مم × 20 مم × 3 مم إلى 200 مم × 150 مم × 18 مم | 1.12 كجم/م إلى 46.1 كجم/م | بين قوسين، إطارات، التقوية |
| قسم مجوف مربع | SHS | 20 مم × 20 مم × 2 مم إلى 400 مم × 400 مم × 20 مم | 1.05 كجم/م إلى 238 كجم/م | الأعمدة والأطر المعمارية وقواعد الآلات |
| قسم مجوف مستطيل | RHS | 50 مم × 25 مم × 2.5 مم إلى 500 مم × 300 مم × 20 مم | 2.72 كجم/م إلى 239 كجم/م | إطارات البوابة، والجمالونات، والعوارض الهيكلية |
| قسم مجوف دائري | CHS | 21.3 ملم OD × 2.0 ملم إلى 610 ملم OD × 20 ملم | 0.95 كجم/م إلى 291 كجم/م | الأكوام، الأعمدة، الدرابزين، الإطارات الفضائية |
توفر YS STEEL مقاطع فولاذية هيكلية من الفولاذ الكربوني، والفولاذ منخفض السبائك عالي القوة، والفولاذ المقاوم للعوامل الجوية. يعتمد اختيار الدرجة على التحميل ودرجة الحرارة وبيئة التآكل ومتطلبات قابلية اللحام. يلخص الجدول أدناه الدرجات الشائعة وخصائصها الميكانيكية.
| درجة الصلب | معيار | دقيقة. قوة الخضوع (ميجا باسكال) | قوة الشد (ميغاباسكال) | استطالة (٪) | اختبار التأثير |
|---|---|---|---|---|---|
| أ36 | أستم | 250 | 400 - 550 | ≥20 | خياري |
| A572 غرام 50 | أستم | 345 | 450 - 650 | ≥18 | خياري |
| أ992 | أستم | 345 - 450 | ≥450 | ≥18 | خياري |
| S235JR | إن 10025-2 | 235 | 360 - 510 | ≥24 | 20 درجة مئوية / 27 جول |
| S275JR | إن 10025-2 | 275 | 410 - 560 | ≥21 | 20 درجة مئوية / 27 جول |
| S355J2 | إن 10025-2 | 355 | 470 - 630 | ≥20 | -20 درجة مئوية / 27 جول |
| SS400 | جيس G3101 | 245 | 400 - 510 | ≥17 | خياري |
| SM490A | جيس G3106 | 325 | 490 - 610 | ≥17 | خياري |
| س235ب | جيجابايت/ت 700 | 235 | 370 - 500 | ≥26 | 20 درجة مئوية / 27 جول |
| س355ب | جيجابايت/ت 1591 | 355 | 470 - 630 | ≥20 | 20 درجة مئوية / 34J |
تستخدم الأسواق المختلفة معايير مختلفة للأبعاد والمواد. يوضح الجدول أدناه المعايير العامة التي تنطبق على المقاطع المدرفلة على الساخن.
| المنطقة / الهيئة القياسية | المعايير الرئيسية | الدرجات النموذجية | نطاق المنتج مغطى |
|---|---|---|---|
| الولايات المتحدة / ASTM | أستم A6/A6M، A36/A36M، A572/A572M، A992/A992M | A36، A572 Gr.50، A992 | شفة واسعة، عوارض I، قنوات، زوايا، صفائح خوازيق |
| أوروبا / CEN | إن 10025-2، إن 10034، إن 10210-2، إن 10219-2 | S235JR، S275JR، S355J2 | IPN، IPE، HEA/HEB/HEM، UPN/UPE، المقاطع المجوفة |
| اليابان / جيس | جيس G3101، جيس G3106، جيس G3192 | SS400، SM490A | كمرات H، كمرات I، قنوات، زوايا، أكوام من الألواح |
| الصين / جي بي | GB/T 706، GB/T 11263، GB/T 1591 | Q235B، Q355B | كمرات H المدرفلة على الساخن، وكمرات I، والقنوات، والزوايا |
| الدولية / الآيزو | سلسلة ايزو 657 | الحديد 360، الحديد 510 | أقسام الصلب المدرفلة على الساخن |
تؤثر دقة الأبعاد على التركيب ووقت اللحام والأداء الهيكلي. تتبع YS STEEL حدود التسامح المحددة بواسطة ASTM A6/A6M وEN 10034 وEN 10210-2 وGB/T 706. معلمات التسامح الرئيسية مذكورة أدناه.
يمكن توفير مقاطع الصلب في ظروف السطح التالية:
تخدم هذه الملفات الشخصية مجموعة واسعة من الأغراض الهيكلية والمعمارية. قامت YS STEEL بتوريد أقسام للمشاريع في القطاعات التالية:
عند إعداد طلب المواد، يجب على المهندسين تضمين المعلمات التالية:
توفر YS STEEL مقاطع فولاذية هيكلية مع فترات زمنية موثوقة وإمكانية تتبع كاملة. تتضمن كل شحنة تحديد رقم الحرارة وشهادات اختبار المطحنة وتقارير فحص الأبعاد. يمكن للشركة توفير المقاطع المقطوعة حسب الطول، والأطراف المثقوبة أو المسطحة، والتعبئة المخصصة للتصدير في حاويات. بفضل المخزون متعدد المعايير الذي يغطي مواصفات ASTM وEN وJIS وGB، تساعد YS STEEL العملاء على دمج المشتريات وتقليل مخاطر سلسلة التوريد.
س: ما الفرق بين الشعاع H والشعاع I؟
ج:تحتوي الحزم H على حواف أوسع وشبكة أكثر سمكًا مقارنة بالعوارض I ذات الارتفاع نفسه. تكون أسطح شفة العوارض H متوازية تقريبًا، مما يجعل التوصيلات المثبتة بمسامير أسهل. تحتوي العوارض I على حواف مدببة وهي أكثر كفاءة في الانحناء في اتجاه واحد، ولكنها تتمتع بمقاومة التوائية جانبية أقل. تُستخدم كمرات H بشكل شائع كأعمدة وأعضاء ثني محورية مدمجة، في حين يتم اختيار كمرات I غالبًا للكمرات المدعومة ببساطة وعوارض الرافعات. توفر YS STEEL كلا النوعين بجداول خصائص الأقسام التفصيلية للمقارنة.
س: ما هي درجة الفولاذ التي يجب استخدامها في الهياكل المقاومة للزلازل؟
ج:بالنسبة للتطبيقات الزلزالية، يختار المهندسون عادةً درجات بقوة خضوع محددة تتراوح بين 345 ميجا باسكال و450 ميجا باسكال، مثل ASTM A992، أو A572 Gr.50، أو S355J2، أو Q355B. توفر هذه الدرجات نسبة عائد إلى شد متوازنة وليونة جيدة. تم تصميم A992 خصيصًا للمقاطع ذات الحواف العريضة المستخدمة في إطارات البناء ويبلغ الحد الأقصى لنسبة الخضوع إلى الشد 0.85. بالنسبة للتوصيلات اللحظية الملحومة في المناطق الزلزالية، يمكن أيضًا تحديد خصائص المتانة والسمك. يمكن لشركة YS STEEL توفير ملفات تعريف مع اختبار تأثير Charpy عند -20 درجة مئوية أو -40 درجة مئوية عند الحاجة.
س: هل يمكن لشركة YS STEEL توفير القطع والحفر والتحضير النهائي حسب الطلب؟
ج:نعم. تقدم YS STEEL معالجة ذات قيمة مضافة بما في ذلك القطع حسب الطول، والقطع المتري، والحفر، والتحزيز، والتكيف، وإعداد اللحام. يمكن لمرافق المعالجة التعامل مع العوارض H التي يصل ارتفاعها إلى 1000 مم والمقاطع المجوفة التي يصل قطرها إلى 610 مم. يمكن أيضًا ترتيب إعداد اللوحة النهائية والحدود المخصصة لمشاريع محددة. يتم توفير رسومات التصنيع وتقارير التسامح قبل الإرسال.
س: ما هي الوثائق المتوفرة مع المقاطع الفولاذية الإنشائية؟
ج:يتضمن كل طلب من YS STEEL شهادة اختبار المطحنة، والتي تسجل رقم الحرارة والتركيب الكيميائي ونتائج الاختبار الميكانيكي والامتثال للمعايير. تتوفر مستندات إضافية مثل شهادات EN 10204 3.1 أو 3.2 وتقارير فحص الأبعاد وإصدارات فحص الطرف الثالث عند الطلب. بالنسبة لطلبات التصدير، يتم إعداد قوائم التعبئة وسندات الشحن وشهادة المنشأ وفقًا لمتطلبات بلد الوجهة.
س: كيف يتم تسعير المقاطع الفولاذية الهيكلية وما الذي يؤثر على تكلفة الوحدة؟
ج:يعتمد سعر الوحدة عادةً على الوزن النظري للمتر مضروبًا في السعر الأساسي الخاص بالصف. تشمل العوامل التي تؤثر على التكلفة درجة الفولاذ المحددة ونوع الملف وحجم القسم والكمية وتحمل الطول والمعالجة السطحية وشروط التسليم. تؤثر أسعار السوق لقضبان الصلب والخردة أيضًا على عرض الأسعار النهائي. توفر YS STEEL عروض أسعار شفافة مع تفاصيل تكاليف المواد والمعالجة والشحن. بالنسبة للطلبات المعبأة في حاويات، يساعد التخطيط الأمثل للتداخل والحزم على تقليل تكاليف الشحن.
